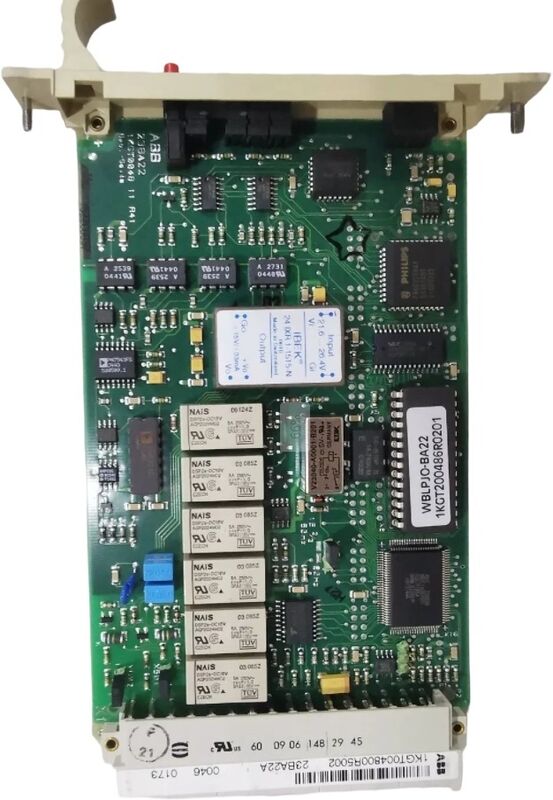

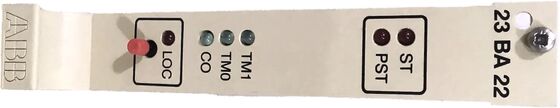

23BA22 1KGT004800R5002 ABB Command Output Monitoring Module Board

ABB Command Output Monitoring Module Board (23BA22 1KGT004800R5002) là một thành phần hệ thống điều khiển phức tạp được thiết kế cho các ứng dụng tự động hóa công nghiệp.

Mô-đun giám sát đầu ra lệnh này thực hiện các chức năng xác thực quan trọng trong hệ thống điều khiển. Sau khi nhận và xác minh một lệnh đối tượng,Đơn vị liên lạc và mô-đun bảng đầu ra bắt đầu một chuỗi xác nhận trước khi phát hànhKiểm tra (1 trong số n) được kích hoạt trên bảng giám sát đầu ra lệnh 23BA22,trong khi đồng thời đo kháng cự của rơle can thiệp trong mạch đầu ra được chuyển đổi và so sánh nó với giới hạn trên và dưới được tham số hóa. Khi kháng cự được đo rơi vào phạm vi xác định, lệnh đối tượng được phát hành thông qua bảng đầu ra nhị phân 23BA20.với việc theo dõi liên tục thời gian xung. Các đầu ra bị vô hiệu hóa hoặc bởi một chỉ báo phản hồi hoặc khi hết thời gian trên 23BA22. Nếu bất kỳ điều kiện thử nghiệm thất bại trong các kiểm tra này, lệnh được hủy ngay lập tức. Trong các ứng dụng trạm RTU tiêu chuẩn, một bảng 23BA22 duy nhất là đủ để thực hiện kiểm tra (1 trong số n).Đối với các cấu hình liên quan đến nhiều loại rơle can thiệp với các giá trị kháng khác nhau, tấm 23BA22 có thể hỗ trợ hai mạch kiểm tra độc lập, miễn là một nguồn điện áp tách biệt được cô lập cung cấp điện áp thử nghiệm phụ trợ.
