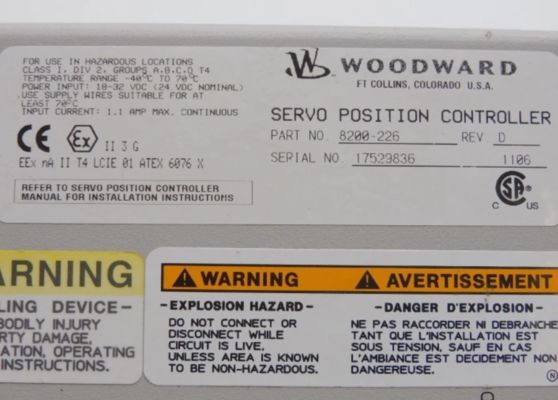

Bộ điều khiển vị trí servo Woodward 8200-226

8200-226 Woodward Servo Position Controller

Chi tiết sản phẩm:

Thông tin bổ sung:

Mô tả:

8200-226 là mô hình mới nhất được phát hành của SPC (Servo Position Controller). Nó thay thế các mô hình 8200-224 và 8200-225.SPC vị trí một thiết bị điều khiển thủy lực hoặc khí dựa trên một tín hiệu yêu cầu vị trí nhận được từ một điều khiển. SPC định vị một bộ điều khiển một cuộn dây bằng cách sử dụng các thiết bị phản hồi vị trí đơn hoặc kép.Một chương trình phần mềm chạy trên máy tính cá nhân (PC) cho phép người dùng dễ dàng cấu hình và hiệu chỉnh SPC.

SPC Service Tool được sử dụng để cấu hình, hiệu chuẩn, điều chỉnh, giám sát và khắc phục sự cố của SPC.Các đầu nối cổng hàng loạt là một ổ cắm 9-pin sub-D và sử dụng một cáp thẳng thông qua để kết nối với PC. Woodward cung cấp một bộ chuyển đổi USB đến 9-pin Serial nếu cần thiết cho máy tính mới không có đầu nối 9 pin (P / N 8928-463).

Bộ dụng cụ này chứa bộ chuyển đổi USB, phần mềm và cáp nối dài 1,8 m (6 ft). (Xem Chương 4 về hướng dẫn cài đặt SPC Service Tool.) SPC được cấu hình bằng cách sử dụng trình chỉnh sửa tập tin cấu hình của SPC Service Tool để tạo một tập tin sau đó được tải vào SPCSPC Service Tool cũng có thể đọc một cấu hình hiện có từ một SPC vào trình soạn thảo tệp cấu hình.

Lần đầu tiên SPC được kết nối với bộ điều khiển, nó phải được hiệu chỉnh theo bộ chuyển đổi phản hồi vị trí của bộ điều khiển. Người dùng được hướng dẫn thông qua quá trình hiệu chỉnh bởi công cụ dịch vụ.Định chuẩn cũng có thể được thực hiện bởi các điều khiển thông qua các liên kết DeviceNetCác thủ tục hiệu chuẩn có thể được tìm thấy trong tập tin trợ giúp GAPTM.

SPC yêu cầu một nguồn điện áp từ 18 đến 32 Vdc, với công suất dòng 1.1 A tối đa. Nếu pin được sử dụng để hoạt động, bộ sạc pin là cần thiết để duy trì điện áp cung cấp ổn định.Các đường dây điện nên được bảo vệ với một 5 A, 125 V bảo hiểm có thể chịu được 20 A, 100 ms trong vội vàng khi áp dụng điện.
