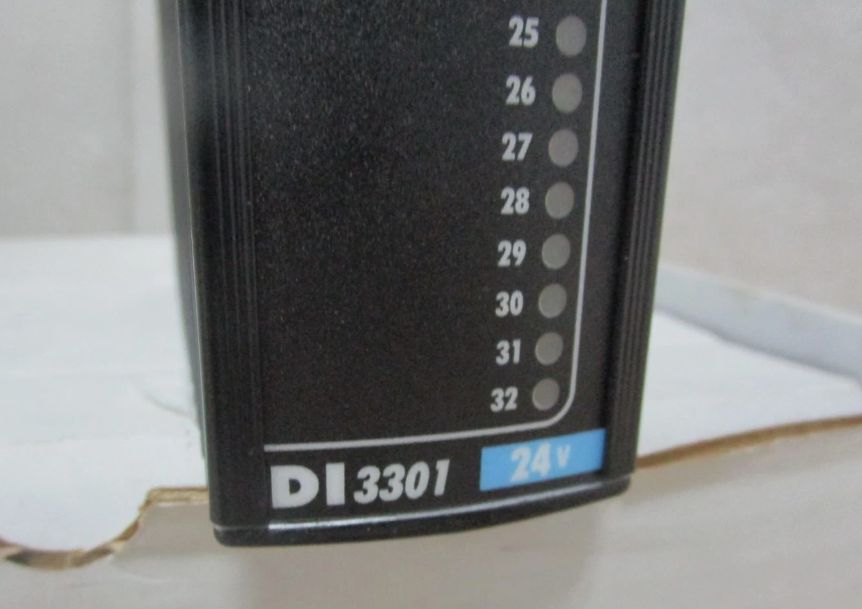

Di3301 Invensys Triconex Digital Module

DI3301 Mô-đun Đầu vào Kỹ thuật số Invensys Triconex

Chi tiết sản phẩm:

Mô tả:

Mỗi Mô-đun Đầu vào Kỹ thuật số TMR có ba bộ điện tử cách ly, được gọi là kênh, xử lý độc lập dữ liệu trường đến mô-đun. Mỗi kênh đặt dữ liệu đã xử lý vào một mảng và truyền mảng này, theo yêu cầu, đến MP liên kết với kênh đó. Các MP bỏ phiếu về dữ liệu trước khi chuyển nó đến ứng dụng. Các Mô-đun DI bao gồm chẩn đoán liên tục, hoàn chỉnh cho mỗi kênh. Nếu chẩn đoán phát hiện lỗi trên bất kỳ kênh nào, chỉ báo Lỗi sẽ bật và kích hoạt báo động hệ thống. Chỉ báo Lỗi xác định lỗi kênh, không phải là lỗi mô-đun hoàn chỉnh. Mô-đun DI liên tục xác minh khả năng của hệ thống để phát hiện các chuyển đổi sang trạng thái ngược lại. Mô-đun DI được đảm bảo hoạt động đúng trong trường hợp có một lỗi duy nhất và có thể tiếp tục hoạt động đúng với nhiều lỗi. Mô-đun DI hỗ trợ một mô-đun dự phòng nóng. Mỗi Mô-đun DI được khóa cơ học để ngăn chặn việc lắp đặt không đúng cách trong một tấm đế được cấu hình. Mô-đun DI Model 3301 có thể được sử dụng với các tấm đế này: • Model 2301, được sử dụng với các ứng dụng điển hình. • Tấm đế đầu cuối bên ngoài DI, được sử dụng với Bảng đầu cuối bên ngoài đầu vào rơ le trạng thái rắn trong các ứng dụng điện áp cao hoặc Bảng đầu cuối bên ngoài vị trí nguy hiểm DI Model 9573-610.
