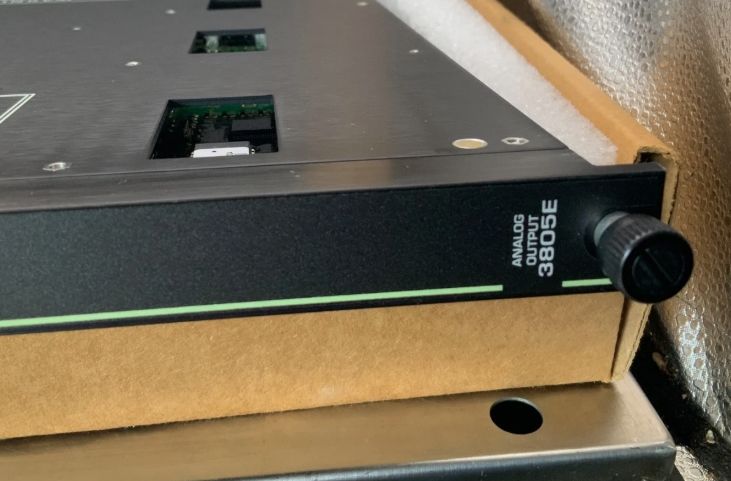

Mô-đun Đầu ra Tương tự Invensys Triconex 3805E

3805E Invensys Triconex Analog Output Module

Chi tiết sản phẩm:

Mô tả:

Mô-đun đầu ra tương tự (AO) nhận tín hiệu đầu ra từ mô-đun bộ xử lý chính trên mỗi 3 kênh.Mỗi bộ dữ liệu sau đó được bỏ phiếu và một kênh lành mạnh được chọn để điều khiển tám đầu raMô-đun giám sát đầu ra hiện tại của riêng nó (như điện áp đầu vào) và duy trì một tham chiếu điện áp nội bộ để cung cấp tự hiệu chuẩn và thông tin tình trạng mô-đun.Mỗi kênh trên mô-đun có một mạch lặp dòng hiện tại xác minh độ chính xác và sự hiện diện của tín hiệu tương tự độc lập với sự hiện diện tải hoặc lựa chọn kênhThiết kế của mô-đun ngăn chặn một kênh không được chọn từ việc đưa tín hiệu tương tự vào trường.

Ngoài ra, chẩn đoán liên tục được thực hiện trên mỗi kênh và mạch của mô-đun.mà lần lượt kích hoạt báo động khung gầmChỉ báo lỗi mô-đun chỉ cho thấy lỗi kênh, không phải lỗi mô-đun. Mô-đun tiếp tục hoạt động đúng cách với tối đa hai kênh thất bại.Khám phá vòng mở được cung cấp bởi một chỉ số LOAD kích hoạt nếu mô-đun không thể truyền dòng điện đến một hoặc nhiều đầu ra.

Mô-đun này cung cấp các nguồn năng lượng vòng lặp dư thừa với các chỉ số năng lượng và bộ an ninh riêng biệt được gọi là PWR1 và PWR2.Mỗi mô-đun đầu ra tương tự đòi hỏi tối đa 1 amp @ 24-42.5 volt. Một chỉ báo LOAD sẽ hoạt động nếu một vòng lặp mở được phát hiện trên một hoặc nhiều điểm đầu ra. PWR1 và PWR2 được bật nếu nguồn vòng lặp có mặt.
