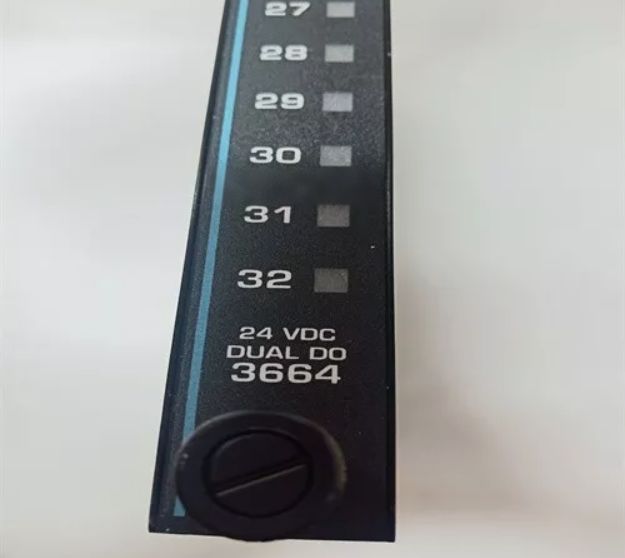

3664 Invensys Triconex Dual Digital Output Module

3664 Invensys Triconex Dual Digital Output Module

Chi tiết sản phẩm:

Mô tả:

Các mô-đun đầu ra kỹ thuật số kép (DDO) nhận tín hiệu đầu ra từ các bộ xử lý chính dọc theo một đường đi song song hoặc chuỗi duy nhất và áp dụng quy trình bỏ phiếu 2 trên 3 cho từng công tắc.Các công tắc sản xuất một tín hiệu đầu ra mà sau đó được truyền đến kết thúc trườngTrong khi mạch đầu ra gấp bốn lần trên các mô-đun TMR cung cấp dư thừa nhiều lần cho tất cả các đường tín hiệu quan trọng, mạch kép cung cấp dư thừa đủ để đảm bảo hoạt động an toàn.

Mô-đun kép được tối ưu hóa cho các chương trình điều khiển an toàn quan trọng, nơi chi phí thấp quan trọng hơn khả năng tối đa.Các mô-đun đầu ra kỹ thuật số kép có một mạch voltage-loopback xác minh hoạt động của mỗi công tắc đầu ra độc lập với sự hiện diện của một tải
và xác định xem có lỗi tiềm ẩn tồn tại. thất bại của điện áp trường phát hiện để phù hợp với trạng thái chỉ huy của điểm đầu ra kích hoạt
Chỉ báo cảnh báo LOAD/FUSE.

Ngoài ra, chẩn đoán liên tục được thực hiện trên mỗi kênh và mạch của mô-đun đầu ra kỹ thuật số kép.mà lần lượt kích hoạt tín hiệu báo động khung gầmMột mô-đun kép hoạt động đúng cách trong sự hiện diện của hầu hết các lỗi đơn lẻ và có thể hoạt động đúng cách với một số loại lỗi nhiều lần, nhưng lỗi bị tắc là ngoại lệ.Nếu một trong các công tắc đầu ra có một lỗi bị tắc, đầu ra đi vào trạng thái tắt và một trục trặc có thể xảy ra trong quá trình chuyển sang một mô-đun dự phòng nóng.

Các mô-đun đầu ra kỹ thuật số kép hỗ trợ khả năng dự phòng nóng cho phép thay thế trực tuyến của một mô-đun bị lỗi.
được khóa để ngăn ngừa lắp đặt không đúng trong khung hình được cấu hình.

Các mô-đun đầu ra kỹ thuật số kép đòi hỏi một bảng kết thúc bên ngoài riêng biệt (ETP) với một giao diện cáp đến nền Tricon.,Vì vậy, điện trường phải được dây đến mỗi điểm đầu ra trên kết thúc trường.
