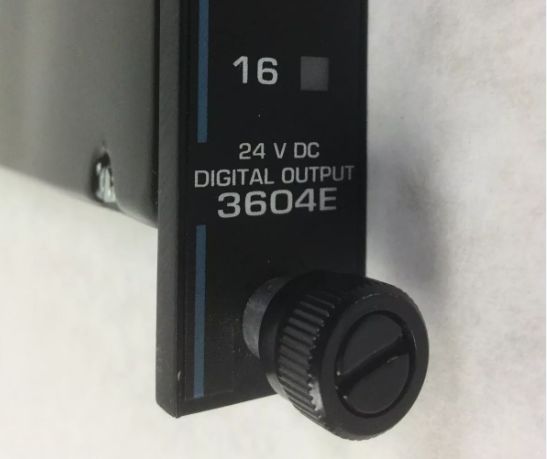

3604E Mô-đun Đầu ra Kỹ thuật số TRICONEX Invensys

3604E Mô-đun Đầu ra Kỹ thuật số TRICONEX Invensys

Chi tiết sản phẩm:

Mô tả:

Mô-đun đầu ra kỹ thuật số (DO) 3604E TMR nhận tín hiệu đầu ra từ các bộ xử lý chính trên mỗi trong ba kênh. Mỗi bộ ba tín hiệu sau đó được bỏ phiếu bởi mạch đầu ra nhân bốn đặc biệt trên mô-đun. Mạch này tạo ra một tín hiệu đầu ra đã được bỏ phiếu và chuyển nó đến thiết bị đầu cuối hiện trường. Mạch bỏ phiếu nhân bốn cung cấp khả năng dự phòng nhiều lần cho tất cả các đường dẫn tín hiệu quan trọng, đảm bảo an toàn và tính khả dụng tối đa.

Mỗi mô-đun đầu ra kỹ thuật số TMR có một mạch vòng lặp điện áp, mạch này xác minh hoạt động của mỗi công tắc đầu ra độc lập với sự hiện diện của tải và xác định xem có lỗi tiềm ẩn hay không. Việc điện áp trường được phát hiện không khớp với trạng thái được lệnh của điểm đầu ra sẽ kích hoạt chỉ báo báo động TẢI/CẦU CHÌ.

Ngoài ra, chẩn đoán liên tục được thực hiện trên mỗi kênh và mạch của mô-đun đầu ra kỹ thuật số TMR. Lỗi của bất kỳ chẩn đoán nào trên bất kỳ
kênh nào sẽ kích hoạt chỉ báo Lỗi, sau đó kích hoạt tín hiệu báo động khung. Chỉ báo Lỗi chỉ ra một lỗi kênh, không phải là một
lỗi mô-đun. Mô-đun được đảm bảo hoạt động bình thường khi có một lỗi duy nhất và có thể tiếp tục hoạt động bình thường với một số loại lỗi nhiều lần.
