3511 Invensys Triconex Pulse Module

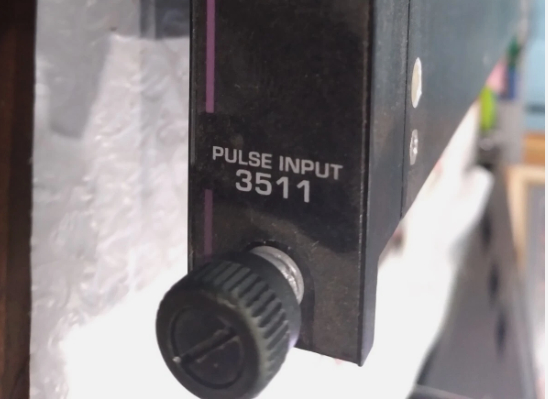

3511 Invensys Triconex Pulse Input Module

Chi tiết sản phẩm:

Mô tả:

Mô-đun đầu vào xung 3511 cung cấp tám đầu vào tần số cao rất nhạy cảm.Nó được tối ưu hóa để sử dụng với các cảm biến tốc độ từ tính không được khuếch đại phổ biến trên các thiết bị quay như tua-bin hoặc máy nén. Mô-đun cảm nhận chuyển đổi điện áp từ các thiết bị đầu vào bộ chuyển đổi từ tính, tích lũy chúng trong một cửa sổ thời gian được chọn (đánh giá tốc độ).

Số lượng kết quả được sử dụng để tạo ra tần số hoặc RPM được truyền đến bộ xử lý chính.Các mô-đun PI bao gồm ba kênh đầu vào cô lậpMỗi kênh đầu vào độc lập xử lý tất cả dữ liệu đầu vào vào mô-đun và truyền dữ liệu cho các bộ xử lý chính, những người bỏ phiếu trên dữ liệu để đảm bảo tính toàn vẹn cao nhất.

Mỗi mô-đun cung cấp toàn bộ chẩn đoán liên tục trên mỗi kênh.
Chỉ báo lỗi chỉ cho thấy một lỗi kênh, không phải là một lỗi mô-đun.Mô-đun được đảm bảo hoạt động đúng cách trong sự hiện diện của một lỗi duy nhất và có thể tiếp tục hoạt động đúng cách với một số loại lỗi nhiều lần.

Mô-đun đầu vào xung hỗ trợ các mô-đun hotspare.

Đặc điểm đầu vào (cáp AC, chênh lệch cân bằng)
Tỷ lệ cập nhật 25 ms, thông thường
Kháng (nhiệm) > 8 KW, 20 KW điển hình
Phạm vi chế độ thông thường -100 VDC đến +100 VDC từ đỉnh đến đỉnh
Phạm vi chế độ bình thường 1,5 V đến 200 V từ đỉnh đến đỉnh
Bảo vệ vượt phạm vi ± 150 VDC, liên tục
Hysteresis 150 millivolt, thông thường
Dấu hình sóng, âm xích, vuông, xung, v.v.
Chu kỳ làm việc 10% đến 90%
Tần số 20 Hz đến 20,000 Hz
Phạm vi dòng 0-20 mA (250 ohm shunt)
