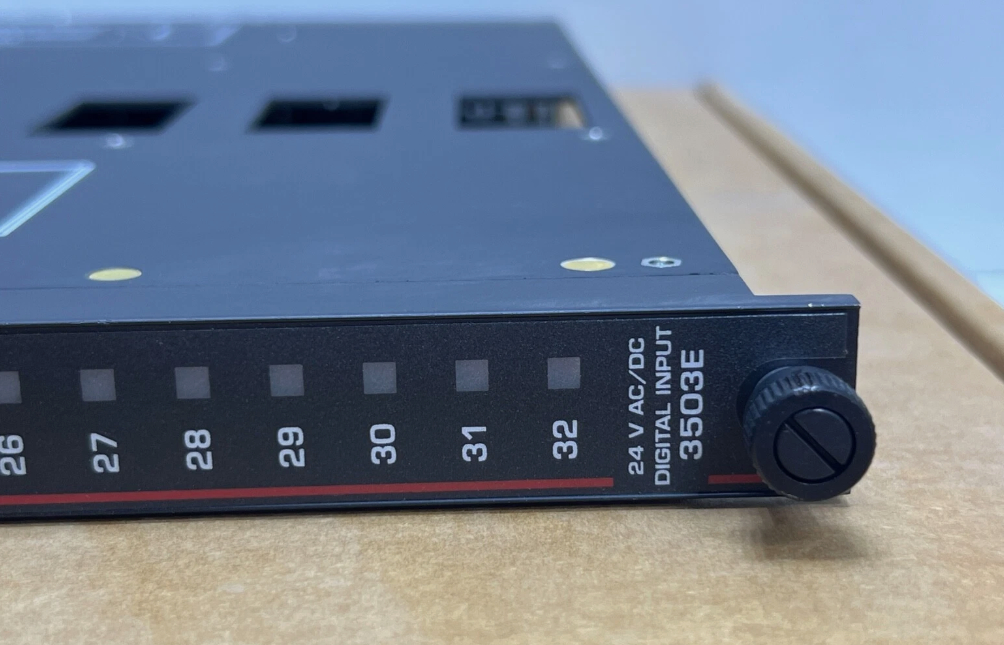

3503E Invensys Triconex Digital Input Module

3503E Mô-đun Đầu vào Kỹ thuật số Invensys Triconex

Chi tiết sản phẩm:

Mô tả:

Mỗi mô-đun đầu vào kỹ thuật số (DI) TMR có ba kênh đầu vào cách ly, xử lý độc lập tất cả dữ liệu đầu vào cho mô-đun. Một bộ vi xử lý trên mỗi kênh quét từng điểm đầu vào, biên dịch dữ liệu và truyền nó đến các bộ xử lý chính khi có yêu cầu. Sau đó, dữ liệu đầu vào được bỏ phiếu tại các bộ xử lý chính ngay trước khi xử lý để đảm bảo tính toàn vẹn cao nhất. Tất cả các đường dẫn tín hiệu quan trọng đều được nhân bản 100% để đảm bảo an toàn và khả năng sẵn sàng tối đa.

Mỗi kênh điều kiện tín hiệu độc lập và cung cấp cách ly quang học giữa hiện trường và Tricon.

Tất cả các mô-đun đầu vào kỹ thuật số TMR duy trì chẩn đoán liên tục, hoàn chỉnh cho từng kênh. Lỗi của bất kỳ chẩn đoán nào trên bất kỳ kênh nào sẽ kích hoạt chỉ báo Lỗi mô-đun, sau đó kích hoạt tín hiệu báo động khung. Chỉ báo Lỗi mô-đun chỉ ra lỗi kênh, không phải lỗi mô-đun.

Mô-đun được đảm bảo hoạt động đúng trong trường hợp có một lỗi duy nhất và có thể tiếp tục hoạt động đúng với một số loại lỗi. Các kiểu máy 3505E có thể tự kiểm tra để phát hiện các điều kiện BẬT-mắc kẹt, trong đó mạch không thể cho biết liệu một điểm đã chuyển sang trạng thái TẮT hay chưa. Vì
hầu hết các hệ thống an toàn được thiết lập với khả năng khử năng lượng để kích hoạt, khả năng phát hiện các điểm TẮT là một tính năng quan trọng. Để kiểm tra các đầu vào BẬT-mắc kẹt
, một công tắc bên trong mạch đầu vào được đóng để cho phép mạch cách ly quang học đọc đầu vào bằng không (TẮT). Lần đọc dữ liệu cuối cùng được đóng băng trong bộ xử lý giao tiếp I/O trong khi thử nghiệm đang chạy.

Tất cả các mô-đun đầu vào kỹ thuật số TMR đều hỗ trợ khả năng dự phòng nóng và yêu cầu một bảng kết nối bên ngoài (ETP) riêng biệt với giao diện cáp đến backplane Tricon. Mỗi mô-đun được khóa cơ học để ngăn chặn việc lắp đặt không đúng cách trong khung được cấu hình.
