Chi tiết sản phẩm:

Mô tả:

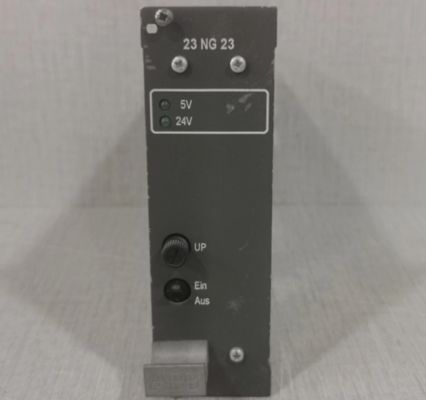

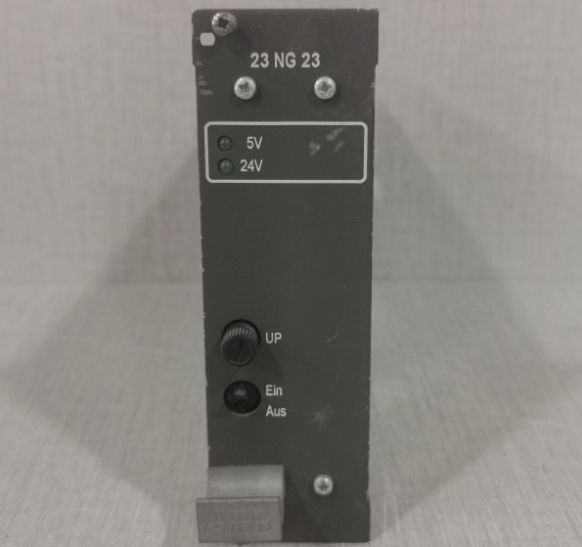

Nguồn 23NG23 cung cấp +5 V DC (U1) và +24 V DC (U2) cho khung phụ RTU232. Chỉ cần một phiên bản (danh mục).

Chức năng xử lý:

Bo mạch 23NG23 chiếm một vị trí cố định trong mỗi khung phụ RTU232, cụ thể là Khe 1 và Khe 5.

Điện áp quy trình phụ UP(F2) không được sử dụng trong hệ thống RTU232 và không được nối dây trong khung phụ.

Lưu ý vận hành chính:

Cầu chì chính nằm ở phía bên phải của bộ nguồn.

Đèn LED xanh tắt khi điện áp đầu ra bị lỗi.

Chỉ các bộ nguồn giống hệt nhau mới có thể được thay thế để tránh gián đoạn nguồn.

Nguồn được bật/tắt thông qua công tắc ON-OFF (S1) trên bảng điều khiển phía trước.

Thông số kỹ thuật đầu ra nguồn:

Tổng công suất đầu ra: ≈41.8 W, được phân phối như sau:

+5 V ở 5000 mA = 25 W

+24 V ở 700 mA = 16.8 W

► Sử dụng Bảng 1 để tính tổng tải cho cấu hình khung phụ.

Yêu cầu tải quan trọng:

Tải cơ bản tối thiểu 232 mA trên +5 V DC là điều cần thiết để điều chỉnh 24 V DC trong phạm vi dữ liệu kỹ thuật được chỉ định.

Khi không có tải hoặc tải không đủ được lấy từ mạch +5 V DC, 24 V DC sẽ giảm xuống dưới phạm vi dung sai được xác định mà không có cảnh báo.
