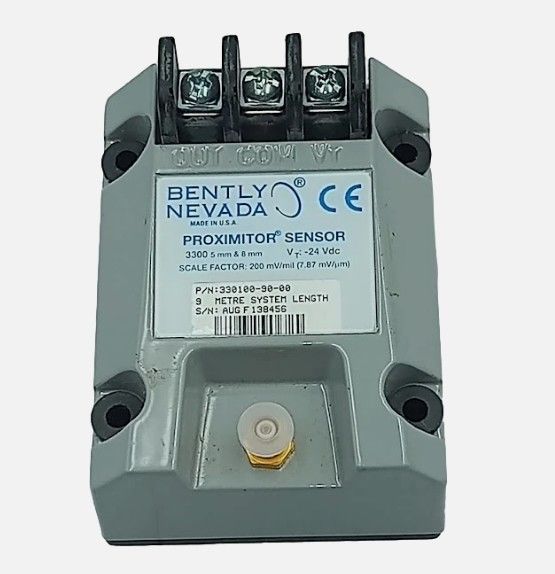

330100-90-00 Bently Nevada 3300 Sê-ri Cảm biến gần 24VDC 8 mm

330100-90-00Bently NevadaBộ cảm biến gần 3300 24VDC 8 MM

Chi tiết sản phẩm:

Thông tin bổ sung:

Mô tả:

Bộ cảm biến gần 3300 XL NSv có các tính năng tương tự như các bộ cảm biến gần 8 mm 3300 XL.Thiết kế mỏng của nó cho phép người dùng lắp đặt nó trong một cài đặt đường ray DIN mật độ cao hoặc một cấu hình gắn bảng truyền thống hơn. Cải thiện khả năng miễn nhiễm RFI / EMI cho phép cảm biến gần 3300 XL NSv đạt được phê duyệt đánh dấu CE châu Âu mà không cần bất kỳ cân nhắc gắn đặc biệt nào.Khả năng miễn dịch RFI này cũng ngăn chặn các tín hiệu vô tuyến tần số cao gần đó ảnh hưởng tiêu cực đến hệ thống bộ chuyển đổiCác dải đầu cuối SpringLoc trên cảm biến Proximitor không yêu cầu các công cụ lắp đặt đặc biệt và tạo điều kiện cho kết nối dây điện trường nhanh hơn, mạnh mẽ hơn.

Máy thăm dò 3300 NSv có các cấu hình vỏ thăm dò khác nhau, bao gồm các sợi thăm dò bọc thép và không bọc thép 1/4-28, 3⁄8-24, M8X1 và M10X1.Máy thăm dò 3300 NSv gắn ngược đi tiêu chuẩn với hoặc 3⁄8-24 hoặc M10X1 sợi. Tất cả các thành phần của hệ thống bộ chuyển đổi đều có các đầu nối ClickLoc bằng đồng mạ vàng. Các đầu nối ClickLoc khóa vào vị trí và ngăn chặn kết nối lỏng.Các bằng sáng chế TipLoc phương pháp đúc cung cấp một liên kết mạnh mẽ giữa đầu thăm dò và cơ thể thăm dòThiết kế CableLoc được cấp bằng sáng chế của Bently Nevada cung cấp sức kéo 220 N (50 lb) và gắn chặt cáp thăm dò vào đầu thăm dò.Các bộ bảo vệ kết nối được khuyến cáo sử dụng trên kết nối cáp thăm dò - mở rộngCác bộ bảo vệ kết nối ngăn hầu hết các chất lỏng xâm nhập vào các đầu nối ClickLoc và ảnh hưởng tiêu cực đến tín hiệu điện.

Thiết kế hệ thống biến áp 3300 XL NSv cho phép nó thay thế cả hệ thống biến áp 3300 RAM và hệ thống biến áp 190 dòng 3000 hoặc 7000.Nâng cấp từ hệ thống 3300 RAM sang hệ thống 3300 XL NSv có thể sử dụng đầu dò hiện có, cáp mở rộng, và hệ thống giám sát với 3300 XL NSv Proximitor Sensor. nâng cấp từ 3000-series hoặc 7000-series hệ thống biến đổi phải thay thế các đầu dò, cáp mở rộng,và cảm biến Proximitor với các thành phần NSv.

Trừ khi có quy định khác, các thông số kỹ thuật sau đây là dành cho cảm biến gần 3300 XL NSv, cáp mở rộng và đầu dò giữa 0 °C và +45 °C (+32 °F đến +113 °F) ở độ cao tối đa 2000 m,với nguồn điện -24 Vdc, tải 10 kΩ, một mục tiêu thép AISI 4140 được cung cấp bởi Bently Nevada có đường kính 31 mm (1.2 in) hoặc lớn hơn và khoảng trống thăm dò 1,0 mm (40 mils).Các thông số kỹ thuật về độ chính xác và khả năng trao đổi của hệ thống không áp dụng khi sử dụng hệ thống biến áp được hiệu chuẩn cho bất kỳ mục tiêu nào khác ngoài mục tiêu thép Bently Nevada AISI 410..

Liên kết trang dữ liệu:

Bently Nevada 330100-90-00.pdf
