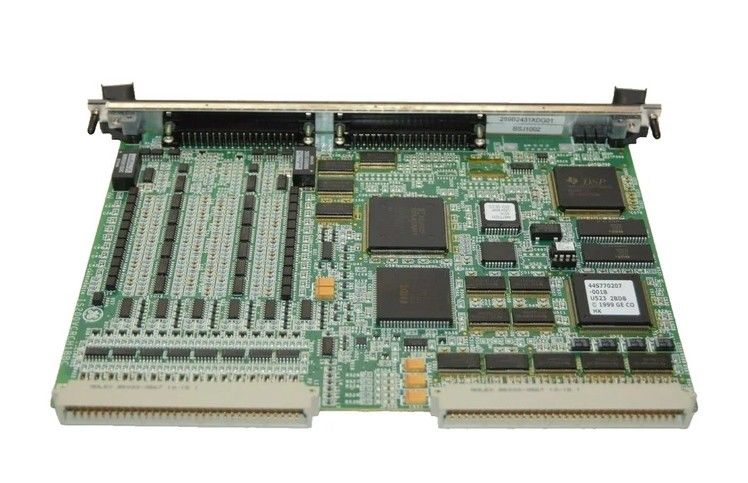

IS200VCRCH1B GE Contact Input / Relay Output Board Bộ phận mạch mạch

IS200VCRCH1B GE Contact Input/Relay Output Board Component Circuit Board

Chi tiết sản phẩm:

Mô tả:

Bộ điều khiển tuabin Mark VI được thiết kế như một hệ thống điều khiển, bảo vệ và giám sát tích hợp hoàn chỉnh cho các ứng dụng máy phát điện và động cơ cơ học của tuabin khí và hơi nước.Nó cũng là một nền tảng lý tưởng để tích hợp tất cả các đảo điện và cân bằng của nhà máy (BOP) kiểm soátCác gói I / O MK Vie chứa hai cổng mạng đầu vào / đầu ra với đồng hồ thời gian thực và bộ vi xử lý để đồng bộ hóa chuỗi các sự kiện thời gian đóng dấu và một bảng thu thập dữ liệu.

IS200VCRCH1B là một Contact Input / Relay Output Board được sản xuất bởi General Electric như là một phần của loạt Mark VI được sử dụng trong các hệ thống điều khiển tuabin khí.Contact Input / Relay Output Board chấp nhận 48 đầu vào riêng biệt và quản lý 24 đầu ra relé từ tổng cộng bốn bảng đầu cuối thông qua bảng con đi kèm của nó. Các mô-đun VCCC hai chiều rộng phù hợp trong VME I / O giá đỡ. Hai bộ kết nối J3 / J4 được cung cấp trong giá đỡ này cho cáp đến TBCI và TRLY bảng đầu cuối. Thay vì VCCC,VCRC là một bảng hẹp hơn có thể được sử dụng.

Một bảng đầu cuối đầu vào liên lạc (TBCI) được dây cho 24 đầu vào đầu vào khô; một bảng đầu cuối thứ hai được yêu cầu cho đầu vào 25-48.Bảng thiết bị đầu cuối được kết nối với VME rack nhà máy máy vi xử lý VCCC bởi cáp với cắm đúcĐối với các đầu vào giám sát các biến số quan trọng của tua bin, quét và ghi lại tốc độ cao ở 1 ms mỗi giây có sẵn.Tiếp xúc chatter và chiều rộng xung xuống còn 6 ms được báo cáo bởi chuỗi các sự kiện (SOE) ghi, cùng với tất cả các lỗ hổng và khớp với độ phân giải thời gian 1 ms.

Bảng IS200VCRCH1BBB rất đáng tin cậy và do đó ít bị hư hỏng hơn.Vì vậy, chúng tôi khuyên bạn nên giữ thẻ trong hộp lưu trữ nhạy cảm tĩnh trong điều kiện khuyến cáo. IS200VCRCH1B là một thành phần bảng GE Mark VI.MKVI là một phần của gia đình Speedtronic của hệ thống quản lý tuabin khí và hơi nước đã được phát triển và cải tiến bởi General Electric kể từ khi phát hành Mark I vào những năm 1960.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

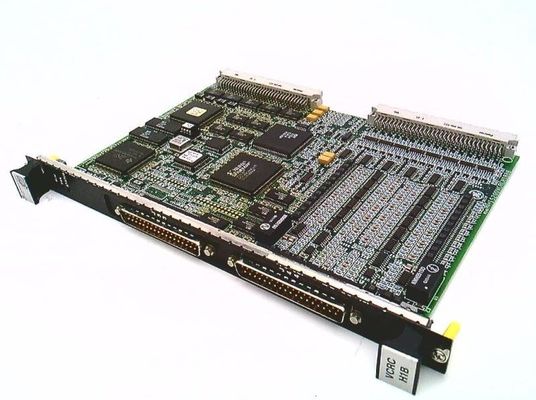

IS200VCRCH1B hoạt động như một bảng đầu vào / đầu ra riêng biệt. Đây là một bảng một khe cắm có chức năng tương tự như một bảng VCCC nhưng không bao gồm bảng con,do đó chiếm ít không gian giá đỡTuy nhiên, vì đầu ra tiếp xúc cho bảng này sử dụng các cổng J3 / J4 trên giá đỡ VME, cáp phải được đặt trên bảng phía trước. Nếu điều này không mong muốn, hãy sử dụng một bảng VCCC thay vì một PCB VCRC.GE IS200 là một gia đình các bảng mạch in (PCB) được sử dụng trong các hệ thống điều khiển tuabin GE Mark VI. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
