IS200JPDSG1A GE Power Distribution Board Mark VI IS200 Bộ điều khiển

IS200JPDSG1A GE Power Distribution Board Mark VI IS200 Bộ điều khiển

Chi tiết sản phẩm:

Thông tin bổ sung:

Mô tả:

Bảng IS200JPDSG1A được thiết kế để lắp đặt thuận tiện trong một cái cầm kim loại phù hợp với đường ray DIN dọc, thường được đặt cạnh các bảng phân phối điện khác.JPDS cũng có sẵn với một bộ giữ kim loại cụ thể được thiết kế để gắn trực tiếp. IS200JPDSG1A là một bảng phân phối điện 28 V được sản xuất và thiết kế bởi General Electric. Nó là một phần của loạt Mark VIe được sử dụng trong các hệ thống điều khiển phân tán.Bảng phân phối điện 28 V (JPDS) cung cấp cho hệ thống điều khiển điện nhập 28 V dc từ các bộ chuyển đổi ac / dc hoặc dc / dc bên ngoài. JPDS kết hợp phản hồi từ gói PPDA I / O vào hệ thống PDM.là những gì chuyển 28 V dc điện từ các nguồn điện được chọn để các bảng JPDP (để cung cấp năng lượng cho các gói I / O) và giá đỡ điều khiển. Các đầu nối JR, JS và JT được sử dụng để cung cấp nguồn điện thông thường 28 V cho JPDS.

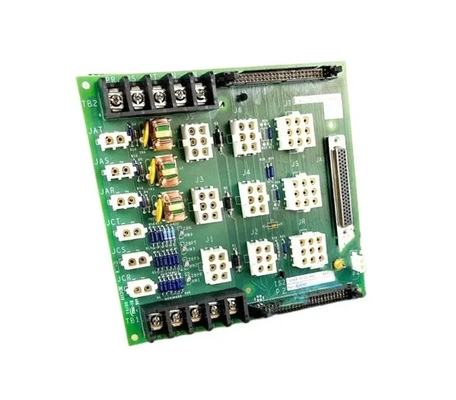

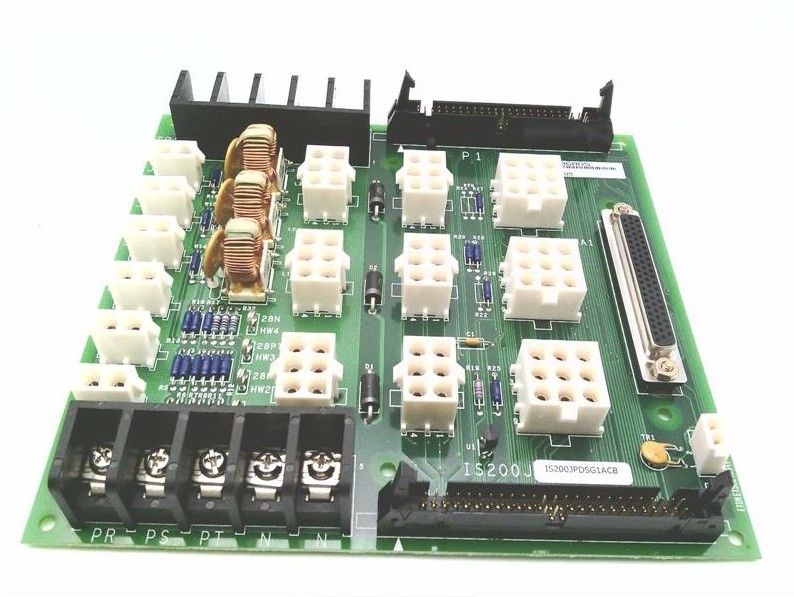

IS200JPDSG1A được xây dựng với ba cuộn dây cảm ứng, bốn varistor, bốn điểm thử nghiệm TP, hai transistor và nhiều điện trở và tụ.Mỗi điểm thử nghiệm TP có một series 10k kháng cự mà là cách ly vòng. Bảng được thiết kế để lắp đặt đường ray DIN và có thể được lắp đặt bên cạnh các bảng phân phối điện khác. IS200JPDSG1A được khoan ở sáu vị trí. GEI-100613, được xuất bản bởi GE,sẽ cung cấp thêm thông tin về hoạt động, dây điện, và lắp đặt của bảng này.

Bảng phân phối dòng liên tiếp IS200JPDSG1AEC là một bảng sẽ nhận hai mươi tám volt dòng liên tiếp.Nguồn cung cấp điện thường được nhận từ một bộ chuyển đổi dòng điện xoay / dòng điện thẳng hoặc dòng điện thẳng / dòng điện thẳng bên ngoàiMô hình này tương tự như mô-đun JPDM. Tuy nhiên, mô-đun này có nhiều thành phần hơn mô-đun JPDM bao gồm nhiều bộ an toàn mạch nhánh và đầu nối đầu ra.Nhờ hai đầu nối cáp ruy trên mô-đun này nó cũng có tiềm năng để lưu trữ một gói PPDA I / OTương tự như mô-đun JPDM, mô-đun JPDS sẽ được gắn trong mô-đun phân phối điện.

Bảng IS200JPDSG1AEC có các đặc điểm cụ thể, một số trong số đó là đầu nối DC62 có thể lưu trữ PPDA, ba đầu ra được gắn nhãn JAS, JAT và JAR được sử dụng cho các đầu nối điện phụ trợ,IS200JPDSG1A là một phần của mô-đun GE Mark VI. Nó là một thẻ phụ kiện phân phối điện, được sử dụng cho gói I / O phản hồi hệ thống phân phối điện IS220PPDAH1A.IS200JPDSG1A có 15 kết nối phích khác nhau và các bộ an toàn mạch nhánh và các kết nối đầu raGE IS200JPDSG1A là một thẻ phân phối điện tiên tiến được thiết kế để tích hợp liền mạch vào các hệ thống điều khiển công nghiệp, đảm bảo quản lý năng lượng tối ưu và độ tin cậy hệ thống.
