GE IS200BAIAH1BEE Thẻ giao diện ứng dụng cầu Mark VI

GE IS200BAIAH1BEE Thẻ giao diện ứng dụng cầu Mark VITrong kho

Chi tiết sản phẩm:

Mô tả:

IS200BAIAH1BEE hoặc BAIA được thiết kế để thay thế PCB. Nó có EEPROM đi kèm với firmware được cài đặt sẵn tại nhà máy.Nếu nó ngừng hoạt động hoặc bị hỏngBAIA cũng sử dụng giao diện I / O RS-232C đi đến bàn phím hệ thống ổ hoặc PC từ một bảng DSPX.IS200BAIAH1BEE nên được đặt theo chiều dọc vào bộ đệm thẻ điều khiển mà nó được gánTrên mặt trước của BAIA, có một nhãn cảnh báo cảnh báo người dùng chỉ phải gắn thẻ này vào khe 1 trên giá đỡ. Các khe trên giá đỡ được cấu hình đặc biệt cho một số bảng.Lắp đặt bảng này vào một khe cắm khác so với đầu tiên sẽ dẫn đến thiệt hại cho bảngCó một chỉ số LED trên mặt có nhãn IMOK.

GE IS200BAIAH1B và IS200BAIAH1BEE là các thẻ giao diện ứng dụng cầu được thiết kế cho các hệ thống điều khiển GE Mark VI.Các mô-đun này chủ yếu được sử dụng để kết nối và quản lý truyền thông và truyền tín hiệu giữa các máy phát điện và hệ thống kích thích để đảm bảo sự phối hợp và điều khiển hiệu quả giữa các thiết bịThẻ giao diện này có nhiều kênh đầu vào và đầu ra, có thể xử lý tín hiệu kỹ thuật số từ máy phát điện và hệ thống kích thích và theo dõi tình trạng thiết bị trong thời gian thực.Thông qua trao đổi dữ liệu hiệu quả, IS200BAIAH1B và IS200BAIAH1BEE có thể tối ưu hóa các chiến lược kiểm soát kích thích và cải thiện hiệu suất máy phát điện và tốc độ phản ứng.Thiết kế giao diện linh hoạt này cho phép nó thích nghi với các yêu cầu ứng dụng khác nhau và tích hợp liền mạch với các mô-đun điều khiển khác.

IS200BAIAH1B được thiết kế để hoạt động như một bảng giao diện ứng dụng cầu trong Hệ thống truyền động loạt đổi mới.Bảng này cung cấp tham chiếu đất-đất và cách ly cho đầu vào tín hiệu từ bảng đầu cuốiMỗi bảng được thiết kế với một EEPROM trên máy chứa firmware không được thiết kế để loại bỏ hoặc lập trình thực địa. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

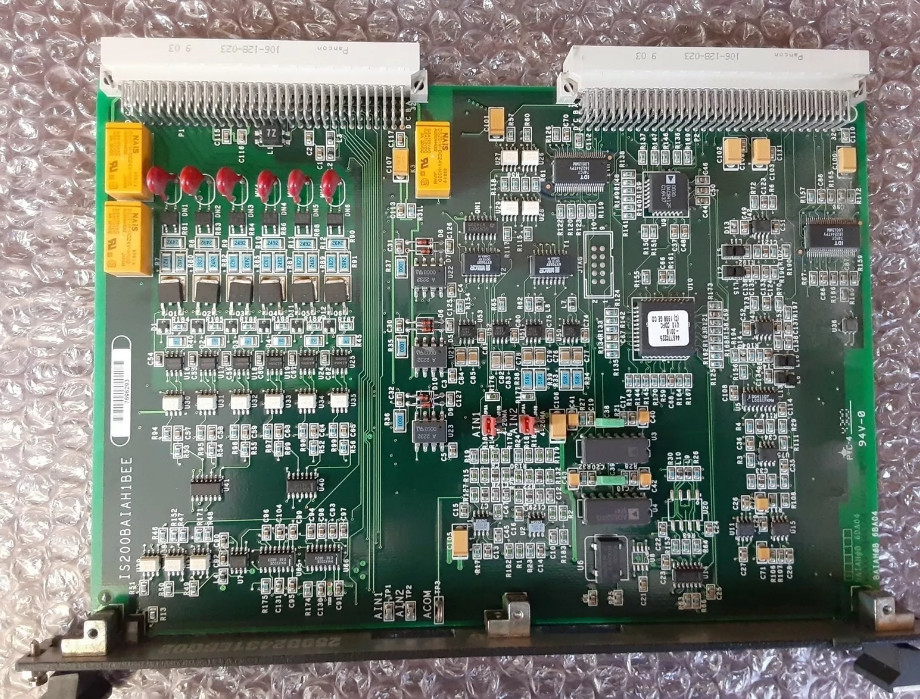

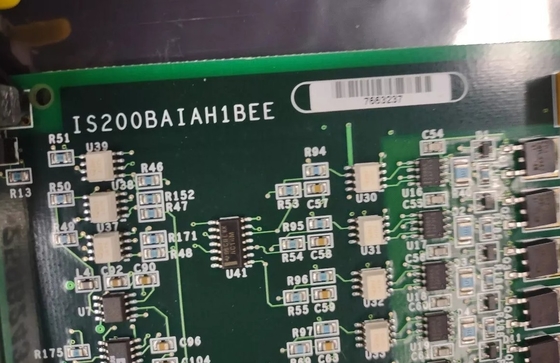

IS200BAIAH1B là một bảng loạt đổi mới, được thiết kế để được đặt vào một khe cắm kệ cụ thể.Vì nguy cơ thiệt hại này., điều quan trọng là phải xem xét kích thước PCB trước khi đưa ra quyết định mua.Bảng mạch in đặc biệt này được sửa đổi với các kích thước được đo khoảng 12 inch về chiều dài bởi 9 inch rộng. Độ dày của PCB này không lớn hơn một inch rưỡi. IS200BAIAH1B có ba bộ chuyển tiếp, sáu varistor, bốn công tắc nhảy, ba điểm thử nghiệm, và một số mạch tích hợp.Bảng có hai kết nối backplane nằm trên một cạnhCác kết nối backplane này được dán nhãn là các kết nối Pancon 106-128-023, có mức độ sẵn có trên thị trường nói chung thấp.
