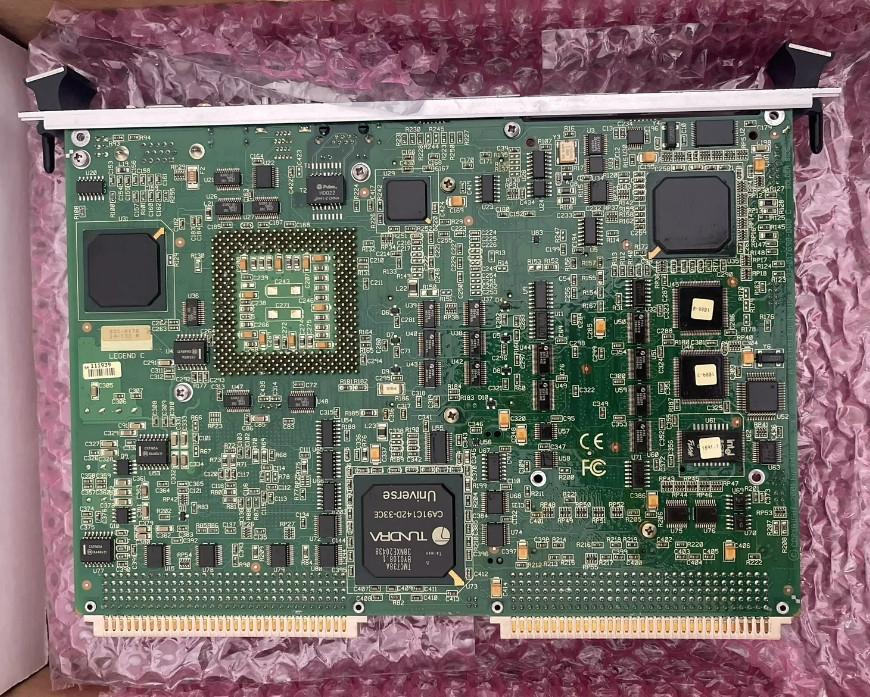

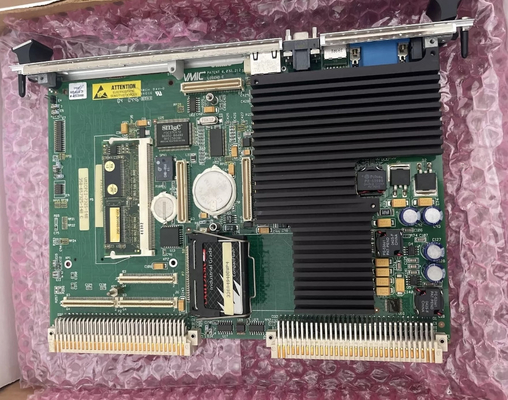

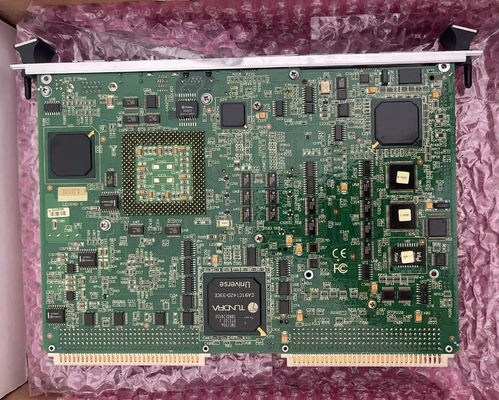

GE IS215UCCAM03A Advanced Control Board Mark VI CPCI Mô-đun điều khiển

GE IS215UCCAM03A Advanced Control Board Mark VI CPCI Mô-đun điều khiển

Chi tiết sản phẩm:

Mô tả:

Bảng này, bảng IS215UCCAM03A, là một trong những bộ điều khiển UCCx. Bộ điều khiển UCCx dựa trên một máy tính một bảng được gọi là CompactPCI, hoặc CPCI.Bảng này là một phần của hệ thống Mark VIe sản xuất bởi General Electric, mặc dù mô hình cụ thể này được coi là tương thích với các mô hình hệ thống Mark VIeS sau này. Mô hình này về cơ bản là một bảng IS215UCCAH3 kết hợp với IS200EPMC,128 MB bộ nhớ flash, và 128 MB RAM. Dòng hệ thống điều khiển tuabin Mark VI chứa thiết bị mô-đun lắp ráp IS215UCCAM03A CompactPCI này là một phần của dòng sản phẩm GE Mark tự mô tả,do thực tế là nó tồn tại với một loạt các ứng dụng chức năng có thể trong các hệ thống kiểm soát và quản lý khí tương thích với General Electric, gió, và turbine hơi nước tập hợp động cơ tự động.Điều này phải được coi là khá nâng cấp chức năng trên trước đây hiện có Mark V Turbine Control System Series của một tên loạt mở rộng đầy đủ tương tự, vì các ứng dụng có thể của Mark V Series chỉ tồn tại trong các thiết lập chức năng dựa trên khí và hơi nước hạn chế hơn.

IS215UCCAM03A Compact PCI là một bảng xử lý một khe cắm với một loạt các thông số kỹ thuật sản phẩm độc đáo và quan trọng.Một số đèn LED này làCó ba trạng thái cho UDH Ethernet LED, có một Active LED sẽ nhấp nháy, và có một Speed LED,màu xanh lá cây cho 100 BaseTX, và màu vàng cho 10 Base T. Các chỉ báo LED này thường được kích hoạt thông qua sự gián đoạn của các thông số kỹ thuật môi trường hoặc yêu cầu điện năng của IS215UCCAM03A.UCCA PCB này được khuyến cáo chạy ở nhiệt độ từ 0 đến 60 độ C, với nhiệt độ lưu trữ lý tưởng dao động từ -45 đến 85 độ C.

Phạm vi độ ẩm cho mô hình này được phác thảo ở mức từ 5 đến 95%, và nó có độ cao hoạt động từ 0 đến 10.000 feet với độ cao lưu trữ từ 0 đến 40.000 feet trên mực nước biển.Về điện áp đầu vào, IS215UCCAM03A yêu cầu + 3.3 V dc, 3.5 A điển hình, 4,25 A tối đa và + 5 V dc, 150 mA điển hình, 300 mA tối đa.Có một loạt các cổng và giao thức thông số kỹ thuật đặc biệt cho bảng IS215UCCAM03ANhư được hiển thị trên sơ đồ các thành phần IS215UCCA bên dưới; giao diện EPMC Ethernet bao gồm ba cổng, một đầu nối RJ-45,và một cặp xoắn của 10BaseT và 100BaseTX đầu nốiTrong giao diện EPMC Ethernet, có các giao thức được sử dụng để giao tiếp giữa các gói I / O và bộ điều khiển; các giao thức đó là giao thức TCP / IP.

IS215UCCAM03A là một mô-đun điều khiển được gắn trong vỏ CPCI.một kết nối Ethernet với UDH, và kết nối RS-232C để thiết lập. Bộ điều khiển cần được cấu hình với địa chỉ TCP / IP trước khi được kết nối với UDH Ethernet. Điều này có thể được thực hiện thông qua ứng dụng ToolboxST.Được thiết kế cho các hệ thống điều khiển hiệu suất cao, Mô-đun điều khiển GE IS215UCCAM03A CPCI cung cấp tích hợp liền mạch và tăng hiệu quả hoạt động trong tự động hóa công nghiệp.
