Bảng GE IS220PDIIH1B Mark V Bảng đầu cuối đầu vào tiếp xúc rời rạc

GE IS220PDIIH1B Mark V Board Discrete Contact Input Terminal Board

Chi tiết sản phẩm:

Mô tả:

IS220PDIIH1B là một Discrete Contact Input Terminal Board được sản xuất và thiết kế bởi General Electric như là một phần của dòng Mark VIe được sử dụng trong các hệ thống điều khiển tuabin phân tán của GE.Các gói PDIA I / O cung cấp giao diện điện giữa một hoặc hai mạng Ethernet I / O và một bảng đầu vào đầu cuối riêng biệtCác gói chứa một bảng vi xử lý chung cho tất cả các gói I / O phân phối Mark VIe và một bảng thu thập cụ thể cho chức năng đầu vào riêng biệt.Các gói chấp nhận tối đa 24 đầu vào liên lạc và tín hiệu phản hồi cụ thể của bảng đầu cuối, và PDIA chấp nhận ba mức điện áp khác nhau (với các loại bảng đầu cuối TBCIH1, H2 và H3).Các kết nối cho bảng đầu vào rời biệt lập với cảm biến điện áp (với bảng loại TICI) có sẵn.

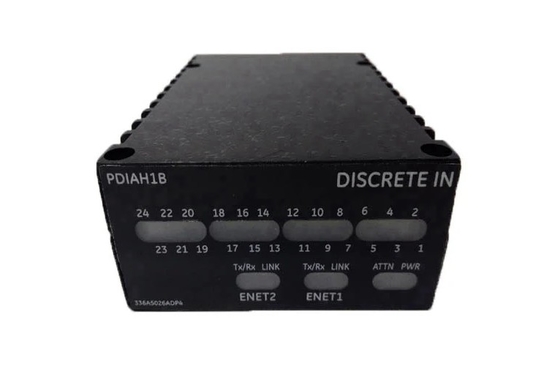

So với các mô hình khác trong loạt Mark VI, IS220PDIAH1A không nhất thiết phải có một tấm mặt đặc biệt vì nó là một gói I / O. Trên mặt trước của thiết bị, có bảy chỉ số,ở phía bên phải của gói trong một nhóm ba có chỉ số cho sức mạnh và hai cho liên kết, một được chỉ là ENet1 và ENet2 khác.có một cổng Ethernet được sử dụng để cáp mô hình đến Ethernet để cho phép giao tiếp Ethernet dễ dàng. Nó có tốc độ cao, kết nối mạng đầu vào / đầu ra (I / O) cho các hệ thống đơn giản, kép và gấp ba lần.và giao diện giám sát cho các trạm điều hành và bảo trì, cũng như các hệ thống của bên thứ ba.

IS220PDIIH1B được dán nhãn là gói I / O riêng biệt và được sử dụng trong loạt Mark VI cùng với YDIA Discrete Input Module.Mô hình hoạt động cùng với PDIA để được phê duyệt sử dụng trong các địa điểm nguy hiểmTrên mặt trước của thiết bị, có bảy chỉ số, bao gồm ba chỉ số cho sức mạnh và hai cho liên kết, được dán nhãn là ENet1 và ENet2.có một cổng Ethernet được sử dụng để cáp mô hình đến Ethernet để cho phép giao tiếp Ethernet dễ dàng.

Là mô-đun đầu vào phân biệt của GE PDIA, IS220PDIIH1B thuộc về loạt Mark Vie.Các gói đầu vào riêng biệt (PDIA) cung cấp giao diện điện giữa một hoặc hai mạng Ethernet I / O và một bảng đầu vào đầu cuối riêng biệtCác gói chứa một bảng vi xử lý chung cho tất cả các gói I / O phân phối Mark Vle và một bảng thu thập cụ thể cho chức năng đầu vào riêng biệt.Các gói chấp nhận tối đa 24 đầu vào liên lạc và bảng kết thúc tín hiệu phản hồi cụ thể. PDIA chấp nhận ba mức điện áp khác nhau (với các loại bảng đầu cuối TBCIH1, H2 và H3).Các kết nối cho bảng đầu vào rời biệt lập với cảm biến điện áp (với bảng loại TICI) có sẵn. Hệ thống đầu vào gói là thông qua hai RI45 kết nối Ethernet và một đầu vào năng lượng ba chân.Nhập tín hiệu riêng biệt là thông qua một đầu nối DC-37 pin kết nối trực tiếp với các kết nối bảng thiết bị đầu cuối liên quanChẩn đoán trực quan được cung cấp thông qua đèn LED chỉ số và truyền thông hàng loạt chẩn đoán cục bộ có thể thông qua cổng hồng ngoại.Hệ thống điều khiển Mark VIe là một nền tảng linh hoạt được sử dụng trong nhiều ứng dụng.
