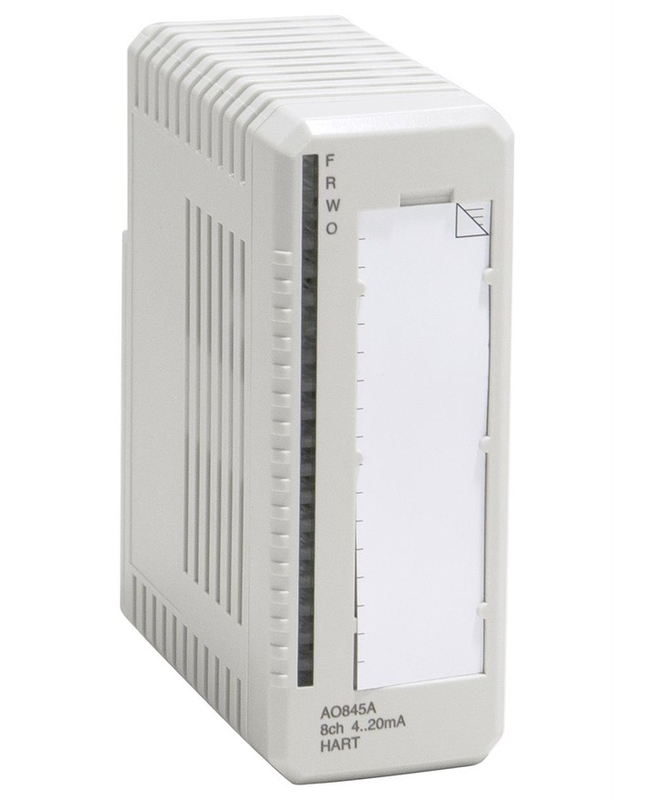

ABB AO845A 3BSE045584R1 Mô-đun đầu ra tương tự S/R HART Mô-đun 8 kênh

ABB AO845A 3BSE045584R1 Mô-đun đầu ra tương tự S/R HART Mô-đun 8 kênh

Chi tiết sản phẩm:

Mô tả:

Lỗi kênh bên ngoài được báo cáo (chỉ được báo cáo đối với các kênh hoạt động) nếu nguồn điện của quá trình cung cấp điện áp cho mạch đầu ra quá thấp,hoặc dòng điện đầu ra thấp hơn giá trị thiết lập đầu ra và giá trị thiết lập đầu ra > 1 mA (đường mạch mở).

Lỗi kênh nội bộ được báo cáo nếu mạch đầu ra không thể cung cấp giá trị dòng chính xác. Trong một cặp dư thừa, mô-đun sẽ được lệnh trạng thái lỗi bởi ModuleBus master.

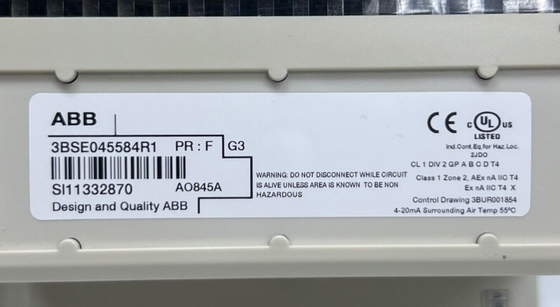

ABB AO845A 3BSE045584R1 Analog Output Redundant or single 1×8 ch HART. 4..20 mA, 12 bit, 0.1%, RLmax 750 ohm, Rated isolation. 50 V. Chẩn đoán trên máy. Sử dụng Module Termination Unit TU810, TU812,TU814, TU830, TU833, TU842, TU843. distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA là một mô-đun đầu ra kỹ thuật số là một phần quan trọng của hệ thống ABB DCS. Nó tích hợp nhiều chức năng trong một hệ thống, bao gồm kiểm soát quy trình, tối ưu hóa tài sản, an toàn, bảo mật,Quản lý và hình dung dữ liệu. Nó rất tùy chỉnh và có thể đáp ứng nhu cầu của bất kỳ loại ứng dụng nào. Với ABB 800XA, bạn có thể yên tâm khi biết rằng kiểm soát quy trình, tối ưu hóa tài sản, an toàn,an ninh, quản lý dữ liệu và hình ảnh tất cả được chăm sóc.độ tin cậy và linh hoạt để đáp ứng các ứng dụng đòi hỏi khắt khe nhất. ABB 800XA là sự lựa chọn hoàn hảo cho bất kỳ ngành công nghiệp nào tìm kiếm mô-đun đầu ra kỹ thuật số đáng tin cậy, chính xác và dễ sử dụng.

Mô-đun đầu ra tương tự AO845A/AO845 cho các ứng dụng đơn hoặc dư thừa có 8 kênh đầu ra tương tự đơn cực.Mô-đun có chức năng HART pass-through. Chỉ hỗ trợ giao tiếp điểm đến điểm. Bộ lọc đầu ra phải được bật trên các kênh được sử dụng cho giao tiếp HART. Năm loại MTU khác nhau có thể được sử dụng cho các ứng dụng đơn.TU830 / TU833 MTU mở rộng và TU810 (hoặc TU814) MTU nhỏ gọn cho phép kết nối dây đến các thiết bị mà không cần thiết bị đầu cuối bổ sung. TU812 Compact MTU có kết nối D-Sub 25 pin (nam) để kết nối với quy trình.TU842/TU852 để lắp trên đường ray DIN ngang và TU843 để lắp trên đường ray DIN dọcCác cáp trường được bảo vệ cho các kết nối quy trình được yêu cầu nếu sử dụng HART.

AO845A thuộc gia đình S800 I / O. S800 I / O với giao diện giao tiếp Fieldbus CI801 và các mô-đun I / O được gắn trên các đơn vị kết thúc loại nhỏ gọn.S800 I / O được phân phối dưới dạng I / O mô-đun giao tiếp với nhiều bộ điều khiển qua Advant Fieldbus 100 (AF100), PROFIBUS-DP, hoặc trực tiếp. S800 I / O cung cấp cài đặt dễ dàng của các mô-đun I / O và dây cáp quy trình.Nó được mô-đun hóa cao và linh hoạt để các mô-đun I / O có thể được kết hợp để phù hợp với nhiều ứng dụng. S800 I / O có thể được gắn trong nhiều cấu hình để phù hợp với hầu hết các yêu cầu.

Liên kết trang dữ liệu:

ABB AO845A 3BSE045584R1.pdf
