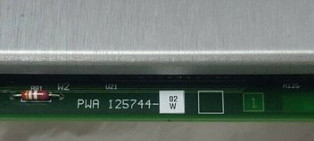

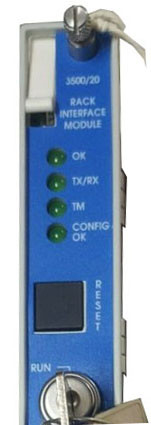

Bently Nevada 3500/20 125744-02 Mô-đun giao diện giá đỡ tiêu chuẩn

Bently Nevada3500/20 125744-02 Mô-đun giao diện kệ tiêu chuẩn

Chi tiết sản phẩm:

Thông tin bổ sung:

Mô tả:

Rack Interface Module (RIM) là giao diện chính cho rack 3500. Nó hỗ trợ một giao thức độc quyền được sử dụng để cấu hình rack và lấy thông tin máy móc.RIM phải được đặt trong khe 1 của giá đỡ (gần các nguồn điện).

RIM hỗ trợ các bộ xử lý truyền thông bên ngoài tương thích của Bently Nevada như TDXnet, TDIX và DDIX.RIM không phải là một phần của con đường giám sát quan trọng và không ảnh hưởng đến việc giám sát đúng, hoạt động bình thường của hệ thống giám sát tổng thể.

Đối với các ứng dụng Triple Modular Redundant (TMR), Hệ thống 3500 đòi hỏi một phiên bản TMR của RIM.TMR RIM cũng thực hiện "sự so sánh kênh giám sát." Các cấu hình 3500 TMR thực hiện kiểm soát phiếu bầu bằng cách sử dụng thiết lập được chỉ định trong các tùy chọn màn hình.TMR RIM liên tục so sánh đầu ra từ ba (3) màn hình dư thừaNếu TMR RIM phát hiện ra rằng thông tin từ một trong những màn hình không còn trong một phần trăm cấu hình của thông tin của hai màn hình khác,nó sẽ đánh dấu rằng màn hình là sai và đặt một sự kiện trong danh sách sự kiện hệ thống.

Relay để chỉ ra khi rack 3500 hoạt động bình thường hoặc khi lỗi đã được phát hiện trong rack. Người dùng có thể chọn một liên lạc "OPEN" hoặc "CLOSED" để thông báo trạng thái NOT OK.Bộ chuyển tiếp này luôn hoạt động như "Normally Energized".

Được sử dụng để đặt rack 3500 trong chế độ "RUN" hoặc chế độ "PROGRAM".Chế độ PROGRAM cho phép hoạt động bình thường của giá đỡ và cũng cho phép cấu hình giá đỡ cục bộ hoặc từ xaChìa khóa có thể được lấy ra khỏi giá đỡ ở bất kỳ vị trí nào, cho phép chuyển đổi ở lại ở vị trí RUN hoặc PROGRAM.Khóa chuyển đổi trong vị trí RUN cho phép bạn hạn chế không được phép rack cấu hình lại. Khóa công tắc trong vị trí PROGRAM cho phép cấu hình từ xa của một rack bất cứ lúc nào.
