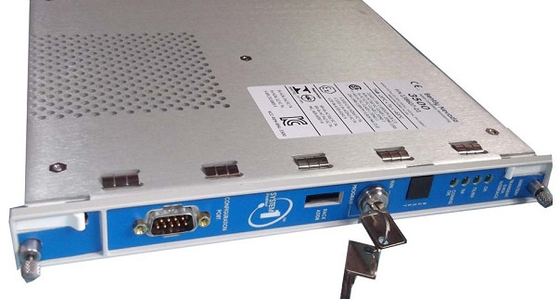

Bently Nevada 3500/22M 138607-01 Mô-đun giao diện dữ liệu tạm thời tiêu chuẩn

Bently Nevada3500/22M 138607-01 Mô-đun giao diện dữ liệu tạm thời tiêu chuẩn

Chi tiết sản phẩm:

Thông tin bổ sung:

Mô tả:

3500 Transient Data Interface (TDI) là giao diện giữa hệ thống giám sát 3500 và phần mềm quản lý máy tính System 1® của Bently Nevada.TDI kết hợp khả năng của mô-đun giao diện rack 3500/20 với khả năng thu thập dữ liệu của bộ xử lý truyền thông như TDXnet. TDI hoạt động trong khe RIM của giá đỡ 3500 kết hợp với các màn hình dòng M (3500/40M, 3500/42M, vv).) để liên tục thu thập dữ liệu trạng thái ổn định và hình dạng sóng thoáng qua và truyền dữ liệu này qua một liên kết Ethernet đến phần mềm máy chủ. Việc chụp dữ liệu tĩnh là tiêu chuẩn với TDI, tuy nhiên sử dụng đĩa cho phép kênh tùy chọn sẽ cho phép dữ liệu động hoặc thoáng qua cũng được chụp.TDI đã thực hiện cải tiến trong một số lĩnh vực so với bộ xử lý truyền thông trước đây ngoài việc kết hợp chức năng xử lý truyền thông trong 3500 rack.

TDI cung cấp một số chức năng chung cho toàn bộ giá đỡ, tuy nhiên TDI không phải là một phần của tuyến đường giám sát quan trọng và không ảnh hưởng đến hoạt động bình thường của toàn bộ hệ thống giám sát.Cần một TDI hoặc RIM cho mỗi giá đỡTDI chỉ chiếm một khe cắm duy nhất trong giá đỡ và luôn luôn nằm trong khe cắm 1 (gần các nguồn điện).

Đối với các ứng dụng Triple Modular Redundant (TMR), Hệ thống 3500 đòi hỏi một phiên bản TMR của TDI. Ngoài tất cả các chức năng TDI tiêu chuẩn,TMR TDI cũng thực hiện so sánh kênh màn hìnhCác cấu hình 3500 TMR thực hiện giám sát bỏ phiếu bằng cách sử dụng thiết lập được chỉ định trong các tùy chọn màn hình.TMR TDI liên tục so sánh đầu ra từ ba (3) màn hình dư thừaNếu TMR phát hiện ra rằng thông tin từ một trong những màn hình không còn tương đương (trong một phần trăm cấu hình) với hai phần còn lại,nó sẽ đánh dấu màn hình là có lỗi và đặt một sự kiện trong danh sách sự kiện hệ thống.

Được sử dụng để đặt rack 3500 trong chế độ RUN hoặc PROGRAM.Chế độ PROGAM cho phép hoạt động bình thường của giá đỡ và cũng cho phép cấu hình giá đỡ cục bộ hoặc từ xaChìa khóa có thể được lấy ra khỏi giá đỡ ở bất kỳ vị trí nào, cho phép công tắc ở lại ở vị trí RUN hoặc PROGRAM.Khóa chuyển đổi trong vị trí RUN cho phép bạn hạn chế không được phép rack cấu hình lại. Khóa công tắc trong vị trí chương trình cho phép cấu hình từ xa của một rack bất cứ lúc nào.

Relay để chỉ ra khi rack 3500 hoạt động bình thường hoặc khi lỗi đã được phát hiện trong rack. Người dùng có thể chọn một liên lạc OPEN hoặc CLOSED để thông báo trạng thái NOT OK.Relê này luôn hoạt động như bình thường..

Màn đĩa này được sử dụng để cho phép số lượng kênh dữ liệu động mà TDI sẽ hỗ trợ; dữ liệu động đề cập đến khả năng thu thập hình dạng sóng.Các điểm trạng thái ổn định là các kênh thu thập dữ liệu hình sóng do lệnh phần mềm hoặc do sự kiện báo động, và do đó hỗ trợ các giá trị hiện tại, chụp hình sóng theo lịch trình và chụp dữ liệu báo động.Các điểm chuyển tiếp cung cấp tất cả các chức năng của một điểm trạng thái ổn định với các khả năng bổ sung của thu thập hình sóng do biến đổi tham số như tốc độ máy.
