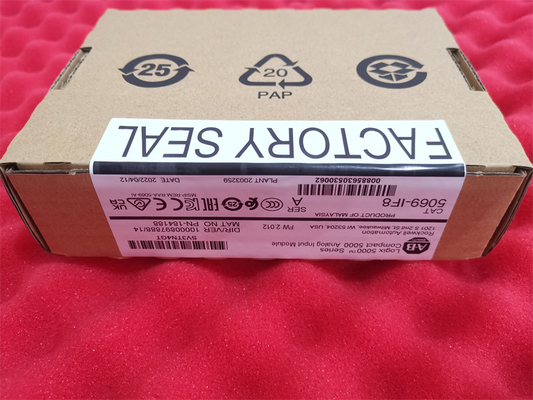

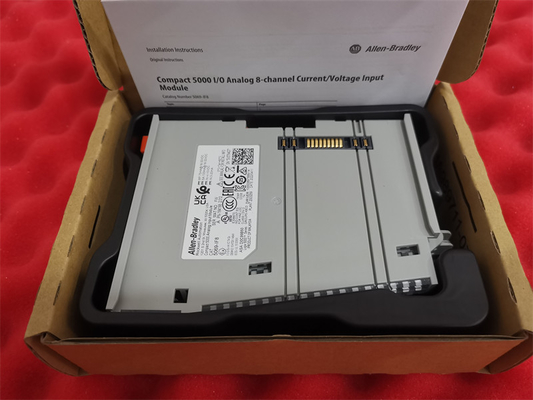

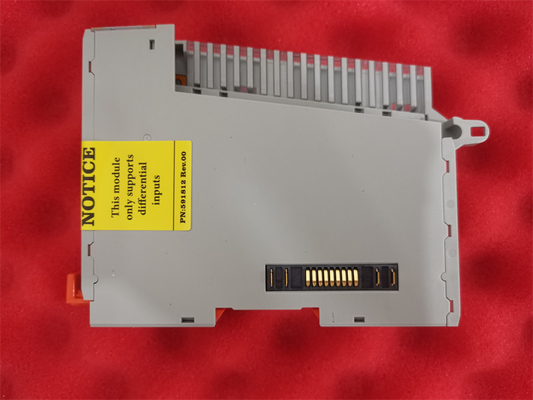

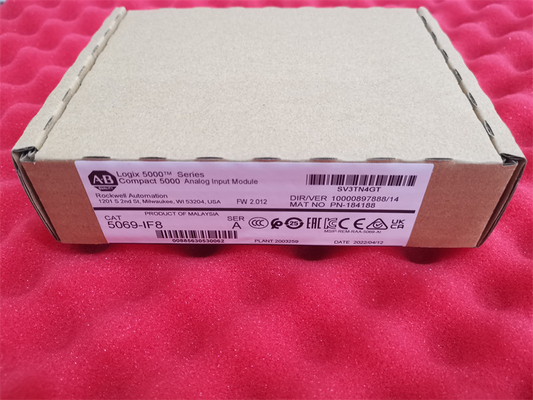

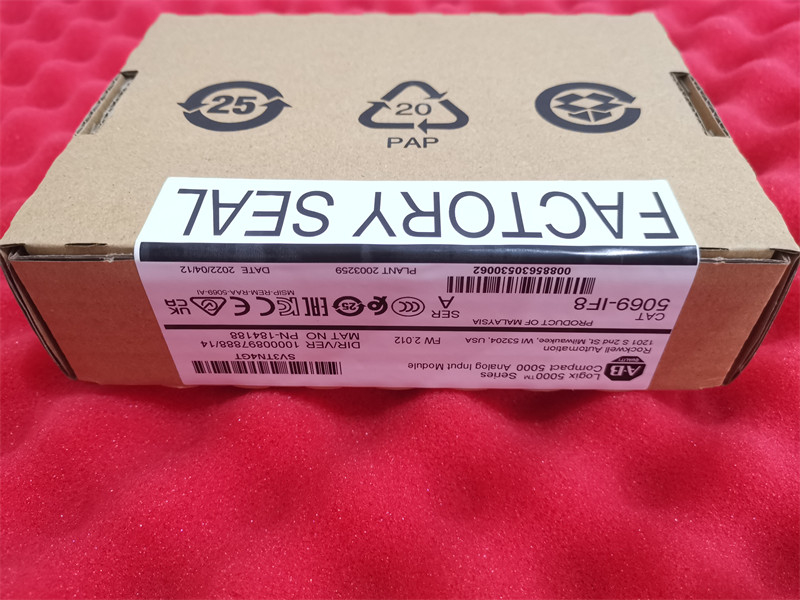

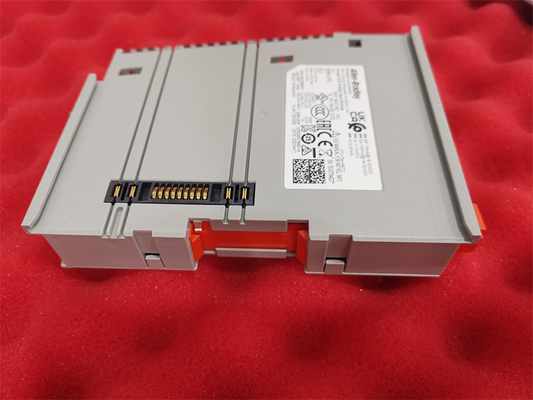

Allen-Bradley 5069-IF8 Tám (8) mô-đun kênh đầu vào tương tự vi sai

Allen-Bradley 5069-IF8 là một Compact 5000 I / O module. Mô-đun này là một mô-đun đầu vào tương tự mà chủ yếu có tám (8) kênh đầu vào khác biệt.0-10VDC và 0-5VDC trong khi áp dụng Phạm vi tín hiệu hiện tại là 0-20 mA và 4-20 mA.

5069-IF8 thường được sử dụng để kết nối các cảm biến và máy phát analog.Chuyển đổi được thực hiện thông qua Sigma-Delta Two 24-bit Analog multiplexed để chuyển đổi kỹ thuật số (ADC). Dữ liệu chuyển đổi được lưu trong định dạng dữ liệu dấu phẩy nổi IEEE 32-bit. Dữ liệu kỹ thuật số chuyển đổi có thể được xử lý thêm để cho phép báo động dữ liệu trên máy,Tăng quy mô đến các đơn vị kỹ thuật và lấy mẫu kênh thời gian thực.

Mô-đun này có thời gian quét 625 μs mỗi kênh và 2,5 ms mỗi nhóm. Nó cũng có bộ lọc notch đầu vào có thể chọn với các lựa chọn có sẵn 5, 10 (50/60 mặc định), 15, 20, 50, 60, 100, 200, 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hz.Các cài đặt bộ lọc này thường được sử dụng để tuyến tính hóa dữ liệu đặc biệt là dữ liệu đầu vào không ổn định và thay đổi nhanh trong một khoảng thời gian ngắnNgoài ra, mô-đun này có thể sử dụng với một đầu cuối Highway Adressable Remote Transducer (HART).kháng cự vào vòng lặp hiện tại để tuân thủ bộ phát HART. Mô-đun này có tích hợp bảo vệ điện áp quá cao và phát hiện mạch mở. phát hiện mạch mở được phát hiện khi mức tín hiệu dưới một mức cụ thể như + full scale,< 2 s cho điện áp và phạm vi 4...20 mA, < 2 s.

Điện áp chế độ chung kênh qua kênh của mô-đun này là +/- 10V.Nó cũng đi kèm với một bảo vệ điện áp quá cao tối đa là +/- 30V DC ở cả hai chế độ điện áp và hiện tại và với một bảo vệ điện áp quá cao tối đa là +/- 30 mA trong chế độ hiện tại. Động cơ này đi kèm với 8 màu vàng / đỏ I / O chỉ báo đèn LED và 1 màu xanh lá cây / màu đỏ mô-đun chỉ báo đèn LED, nó sử dụng một loại mở vỏ, và nó là nhà máy hiệu chuẩn.Các MOD Power hoặc điện bus mô-đun của mô-đun này có một phạm vi điện áp và một phạm vi điện áp Passthrough của 18-32V DC cho cả hai phạm vi, dòng điện tối đa là 75 mA và dòng điện tối đa là 9,55 mA. Mô-đun 5069-IF8 có bộ cảm biến truyền động (SA) Field Power dòng điện áp từ 18-32V DC,phạm vi điện áp thông qua là 0-32V DC, dòng điện điện điện trường tối đa là 100 mA, và dòng điện tối đa của module là 9,95 A. Lượng tiêu hao năng lượng tối đa của nó là 2,1 W ở chế độ điện áp và 2,4 W ở chế độ hiện tại,trong khi độ phân tán nhiệt tối đa là 7.2 BTU / giờ ở chế độ điện áp và 8,2 BTU / giờ ở chế độ hiện tại. Nó cũng hoạt động tốt nhất ở nhiệt độ 0-60 oC và nó có thể được lưu trữ ở nhiệt độ -40-85 oC.
