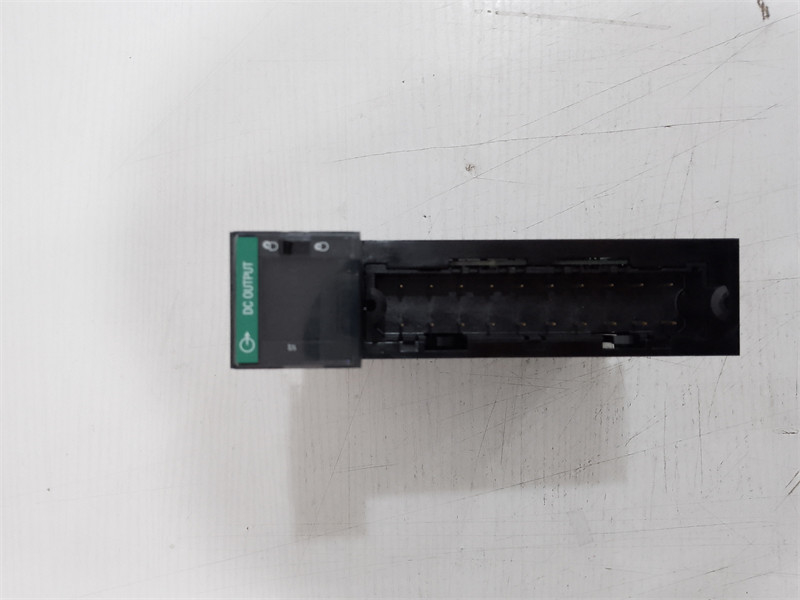

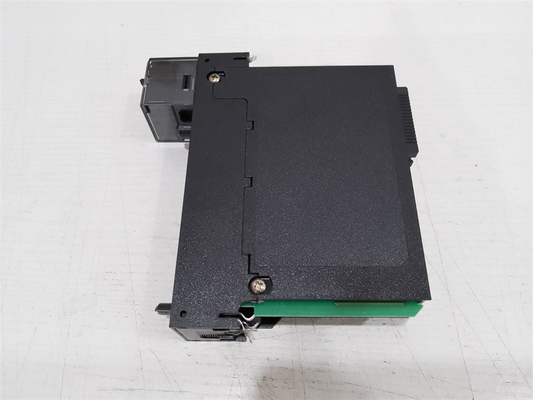

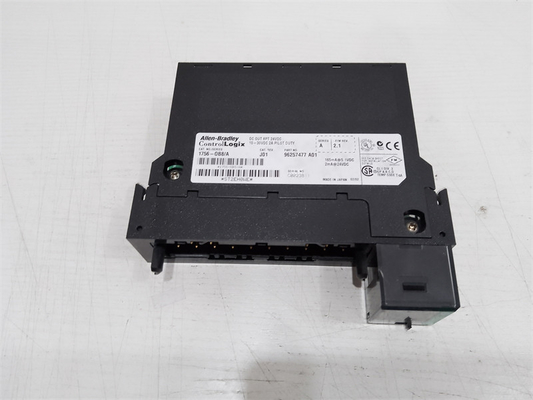

Allen-Bradley 1756-OB8 Mô-đun đầu ra ControlLogix Digital DC 8 24VDC

Allen-Bradley 1756-OB8 là một mô-đun đầu ra rời rạc ControlLogix. Mô-đun này cung cấp một phạm vi điện áp đầu ra 10-30 VDC với giá trị danh nghĩa là 24VDC.Nó được sử dụng để cung cấp năng lượng cho tải điện hoạt động trong điện áp DC cũng như tải AC, được sử dụng với một mạch can thiệp.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleNó tương thích hoạt động như một thành phần I / O cục bộ hoặc như là một phần của một hệ thống I / O phân tán.Nó có thể được lắp đặt vào bất kỳ sẵn có 1756- ControlLogix khung gầm và hoạt động dọc theo tiêu chuẩn hoặc nguồn cung cấp điện mô-đun.

1756-OB8 có dòng điện 165 mA ở 5.1 VDC và 2 mA ở 24VDC trong khi tổng công suất nền là 0,89 W và tiêu hao điện là 2,5 W @ 60 ° C (140 ° F) và tiêu hao nhiệt là 8.Mỗi kênh của mô-đun đầu ra này có thể cung cấp tối đa 2 Ampere @ 60 °C (140 °F) và 8 Ampere @ 60 °C (140 °F) mỗi mô-đun.

Mô-đun này sử dụng một khối đầu cuối có thể tháo rời (RTB) để kết nối mỗi kênh của mô-đun với tải điện.Các RTB tương thích là 1756-TBNH và 1756-TBSH trong khi khóa RTB thích hợp được xác định bởi người dùng, khóa máy tính.

Nó được nhập vào cấu hình phần cứng nơi các tham số và thuộc tính của mô-đun có thể được sửa đổi thêm / Một số tham số này là Request Packet Interval (RPI), thời gian lọc,ức chế mô-đun và nhiều người khác.

Mô-đun này sử dụng một Block Terminal Removable (RTB) có thể là 1756-TBNH hoặc 1756-TBSH (20 pin RTB).chỉ nghe - tối ưu hóa rack, dữ liệu đầu ra, dữ liệu đầu ra chỉ nghe, và dữ liệu đầu ra theo lịch trình.

Mô-đun 1756-OB8 có một loại điện áp 12/24 volt nguồn DC và một phạm vi hoạt động từ 10 đến 30 volt DC. Lưu lượng hiện tại của nó là 165 mA ở 5.1V và 2 mA ở 24V. Nó có sức mạnh nền 0,89 W,với tiêu hao tối đa 2,5 W ở 60 độ C (140 độ Fahrenheit) và tiêu hao nhiệt 8,53 BTU / giờ.Điện rò rỉ tối đa của mô-đun này là 1 mA mỗi điểm và trong một trạng thái, nó có giảm điện áp tối đa là 1.2V DC ở 2 A. Nó cũng có dòng điện tối đa là 2 A mỗi điểm ở 60 độ C và dòng điện tối đa là 8 A ở 60 độ C cho mỗi mô-đun.Dòng điện giật của nó cho mỗi điểm là 4 A trong 10 ms mỗi lần lặp lại mỗi 1 s ở 60 độ C và dòng tải tối thiểu của nó là 2 mA cho mỗi điểm. Điện áp cách ly của mô-đun là liên tục ở 250V. Mô-đun này cũng cho phép bạn sửa đổi trạng thái trong chế độ lỗi mỗi điểm và trạng thái trong chế độ chương trình mỗi điểm.Các lựa chọn cho cả hai là giữ trạng thái cuối cùng, bật hoặc tắt, với thiết lập 'Off' theo mặc định. Phạm vi nhiệt độ cho module 1756-OB8 là 0 đến 60 độ C khi hoạt động và -40 đến 85 độ C khi không hoạt động.Nó cũng có nhiệt độ không khí xung quanh tối đa là 60 độ C và độ ẩm tương đối không ngưng tụ từ 5% đến 95%.
