| Nguồn gốc: | Áo |
| Hàng hiệu: | B&R |
| Chứng nhận: | CE |
| Số mô hình: | X20DS1119 |
| Số lượng đặt hàng tối thiểu: | 1EA |
|---|---|
| Giá bán: | USD |
| chi tiết đóng gói: | Nguyên bản |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10EA |
| Tên sản phẩm: | ngủ nghỉ | Dòng sản phẩm: | X20DS1119 |
|---|---|---|---|
| Loại sản phẩm: | mô-đun vào/ra | mã nhận dạng: | 0xA067 |
| I/O nội bộ: | 1,5W | chứng nhận: | CE |
| Định mức điện áp: | 24VDC | Sự bảo đảm: | 1 năm |
| Làm nổi bật: | X20DS1119,X20DS1119 B&R Automation Plc,X20DS1119 b&r x20 plc |
||

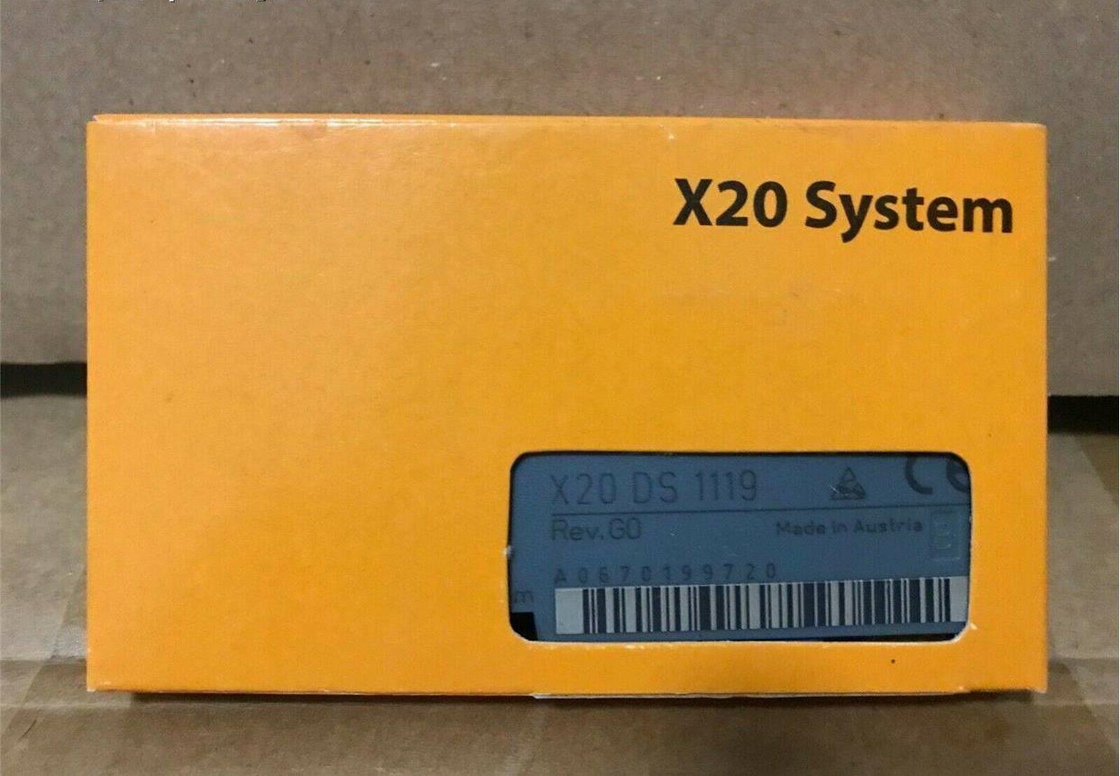

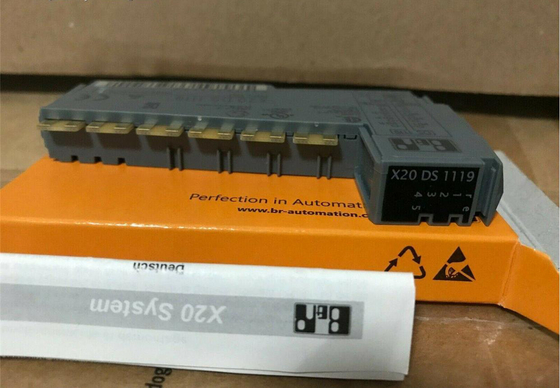

X20DS1119
Mô-đun này là mô-đun bộ xử lý tín hiệu kỹ thuật số đa chức năng.Nó có thể được sử dụng cực kỳ linh hoạt cho nhiều tác vụ liên quan đến xử lý tín hiệu số hoặc tạo tín hiệu số.Hai ứng dụng ví dụ chính bao gồm kiểm soát các giai đoạn đầu ra của bước bằng tín hiệu xung và hướng hoặc sử dụng làm mô phỏng bộ mã hóa.Trong ứng dụng này, ví dụ, bộ biến tần hoặc trục servo có chức năng theo dõi tốc độ có thể theo trục chính thực hoặc ảo.
Một tính năng chính bổ sung là chức năng dấu thời gian tích hợp của mô-đun.Ví dụ, nó cho phép các đường cong dốc bộ đếm được tạo hầu như độc lập với thời gian chu kỳ xe buýt trong quá trình mô phỏng bộ mã hóa.Chỉ giá trị bộ đếm mục tiêu và thời điểm cần đạt được mới được chuyển.Mô-đun tự động tạo các giá trị bộ đếm tương ứng tại thời điểm thích hợp, chính xác ở độ phân giải micro giây và độc lập với đồng hồ xe buýt.
| mô-đun vào/ra | 3 kênh kỹ thuật số 5 V (đối xứng) có thể định cấu hình làm đầu vào hoặc đầu ra, 2 kênh đầu vào kỹ thuật số 24 V (không đối xứng), 1 cặp bộ đếm vạn năng (2 bộ đếm sự kiện, bộ đếm AB hoặc bộ đếm lên/xuống), bộ tạo chuyển động tuyến tính (A/B, hướng/tần số) với 1 xung tham chiếu, bộ mã hóa tuyệt đối SSI, khoảnh khắc tương đối hoặc tuyệt đối của các cạnh đầu vào với độ phân giải micro giây, I/O kích hoạt theo thời gian, lấy mẫu quá mức I/O |
| Mã ID B&R | 0xA067 |
| chỉ báo trạng thái | Chức năng I/O trên mỗi kênh, trạng thái hoạt động, trạng thái mô-đun |
| chẩn đoán | |
| Chạy/lỗi mô-đun | Có, sử dụng đèn báo trạng thái LED và phần mềm |
| Đầu vào/Đầu ra | Có, sử dụng chỉ báo trạng thái LED |
| Sự tiêu thụ năng lượng | |
| Xe buýt | 0,01 W |
| I/O nội bộ | 1,5W |
| Sự tiêu hao năng lượng bổ sung do bộ truyền động (điện trở) gây ra [W] | - |
| Loại đường dây tín hiệu | Các đường được che chắn phải được sử dụng cho tất cả các đường tín hiệu. |
| chứng nhận | |
| CE | Đúng |
| UKCA | Đúng |
| ATEX | Vùng 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (xem hướng dẫn sử dụng X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Thiết bị điều khiển công nghiệp |
| HazLoc | cCSaus 244665 Thiết bị kiểm soát quá trình cho các vị trí nguy hiểm Lớp I, Khối 2, Nhóm ABCD, T5 |
| DNV | Nhiệt độ:b(0 - 55°C) độ ẩm:b(tối đa 100%) rung động:b(4 gam) EMC:b(cầu và sàn mở) |
| LR | ENV1 |
| KR | Đúng |
| ABS | Đúng |
| EAC | Đúng |
| KC | Đúng |
| Số lượng | 1 |
| đầu ra bộ mã hóa | 5 V, đối xứng (A/B, hướng/tần số) |
| Kích thước bộ đếm | 16/32-bit |
| Số lượng | 1 |
| Kích thước bộ đếm | Lên đến 32-bit tùy thuộc vào bộ mã hóa |
| tối đa.tốc độ truyền tải | 1 Mb/giây |
| tín hiệu mã hóa | 5 V, đối xứng |
| Bộ nguồn mã hóa | |
| 5VDC | ±5%, bên trong mô-đun, tối đa.300mA |
| 24VDC | Mô-đun bên trong, tối đa.300mA |
| Số lượng | Lên đến 3, cấu hình như đầu vào hoặc đầu ra bằng phần mềm |
| Định mức điện áp | Tín hiệu vi sai 5 VDC, tiêu chuẩn EIA RS485 |
| Đặc điểm đầu vào theo EN 61131-2 | Loại 1 |
| tần số đầu vào | 600 kHz |
| Phạm vi chế độ chung | -7 V ≤ VCM≤ +12 V |
| Điện áp cách điện giữa encoder và bus | 500 Vhiệu quả |
| Đặc tính quá tải của nguồn điện bộ mã hóa | Chống đoản mạch, chống quá tải |
| bộ lọc đầu vào | |
| Phần cứng | ≤200 ns |
| Phần mềm | - |
| Chức năng bổ sung | Bộ mã hóa tuyệt đối SSI, cặp bộ đếm vạn năng |
| Số lượng | 2 |
| Định mức điện áp | 24VDC |
| Đặc điểm đầu vào theo EN 61131-2 | Loại 1 |
| mạch đầu vào | Bồn rửa |
| Điện áp đầu vào | 24 VDC -15%/ +20% |
| bộ lọc đầu vào | |
| Phần cứng | ≤2 µs |
| Phần mềm | - |
| Dòng điện đầu vào ở 24 VDC | Xấp xỉ3,4mA |
| Kháng đầu vào | Xấp xỉ7,19 kΩ |
| tần số đầu vào | 100 kHz |
| Ngưỡng chuyển đổi | |
| Thấp | <5VDC |
| Cao | >15VDC |
| Điện áp cách điện giữa kênh và xe buýt | 500 Vhiệu quả |
| Chức năng bổ sung | Chức năng chốt cho cặp bộ đếm vạn năng |
| Số lượng | 1 |
| Chế độ hoạt động | 2x bộ đếm sự kiện, bộ đếm lên/xuống, bộ đếm AB |
| đầu vào bộ mã hóa | 5 V, đối xứng |
| Kích thước bộ đếm | 16/32-bit |
| tần số đầu vào | tối đa.600 kHz |
| Sự đánh giá | |
| bộ đếm AB | 4x |
| quầy sự kiện | gấp đôi |
| Bộ đếm lên/xuống | gấp đôi |
| Bộ nguồn mã hóa | |
| 5VDC | ±5%, bên trong mô-đun, tối đa.300mA |
| 24VDC | Mô-đun bên trong, tối đa.300mA |
| Số lượng | Lên đến 3, cấu hình như đầu vào hoặc đầu ra bằng phần mềm |
| Kiểu | Tín hiệu vi sai 5 VDC, tiêu chuẩn EIA RS485 |
| mạch đầu ra | Sink và/hoặc nguồn |
| bảo vệ đầu ra | bảo vệ ngắn mạch |
| Khác nhau | Đẩy/Kéo/Đẩy-Kéo |
| Định mức điện áp | 5VDC |
| Sản lượng hiện tại | tối đa.65mA |
| trạng thái chẩn đoán | Đầu ra có thể đọc được. |
| Chuyển đổi thường xuyên | tối đa.500 kHz |
| Điện áp cách điện giữa kênh và xe buýt | 500 Vhiệu quả |
| chuyển đổi điện áp | Tín hiệu vi sai 5 VDC, tiêu chuẩn EIA RS485 |
| Chức năng bổ sung | Bộ mã hóa tuyệt đối SSI, bộ tạo chuyển động tuyến tính |
| Cách ly điện | Kênh cách ly với xe buýt Kênh không bị cô lập khỏi kênh |
| định hướng lắp đặt | |
| Nằm ngang | Đúng |
| Thẳng đứng | Đúng |
| Độ cao lắp đặt so với mực nước biển | |
| 0 đến 2000 m | Không giới hạn |
| >2000 m | Giảm nhiệt độ xung quanh 0,5°C trên 100 m |
| Mức độ bảo vệ theo EN 60529 | IP20 |
| Nhiệt độ | |
| Hoạt động | |
| Định hướng lắp ngang | -25 đến 60°C |
| Định hướng gắn dọc | -25 đến 50°C |
| giảm dần | - |
| Kho | -40 đến 85°C |
| Chuyên chở | -40 đến 85°C |
| độ ẩm tương đối | |
| Hoạt động | 5 đến 95%, không ngưng tụ |
| Kho | 5 đến 95%, không ngưng tụ |
| Chuyên chở | 5 đến 95%, không ngưng tụ |
| Ghi chú | Đặt mua riêng 1 khối đầu cuối X20TB12. Đặt hàng riêng 1 mô-đun xe buýt X20BM11. |
| Sân bóng đá | 12,5+0,2mm |
