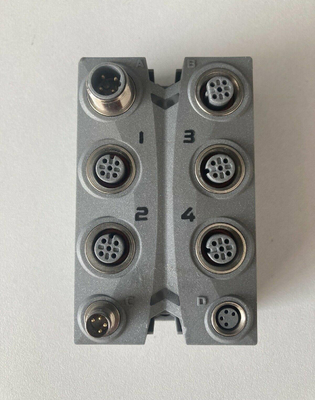

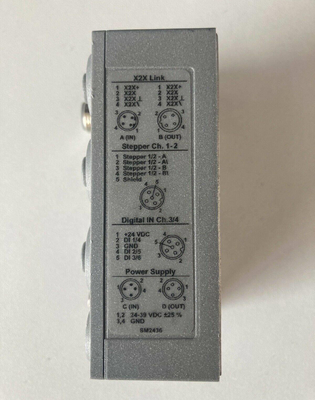

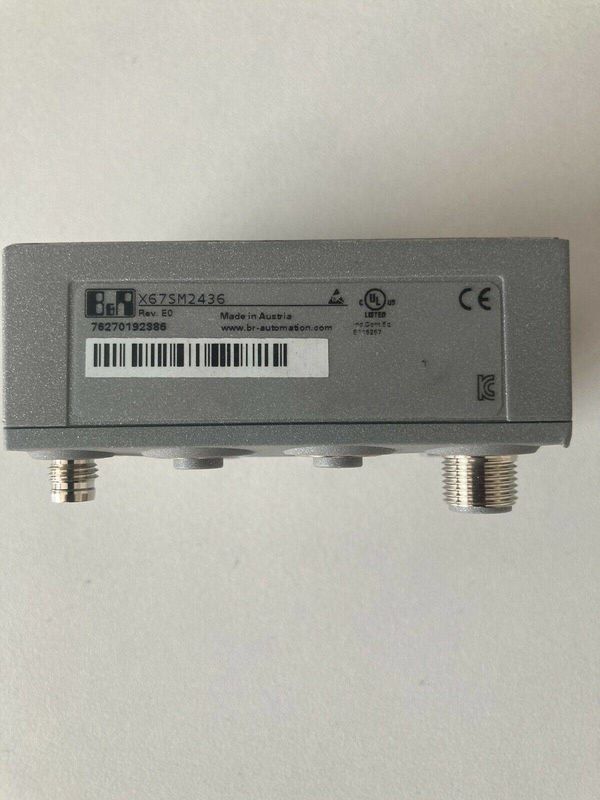

HỆ THỐNG X67SM2436 B&R X67 2 cầu đầy đủ để điều khiển động cơ bước

• 2 động cơ bước, 24 đến38,5 VDC ±25%,3 A(5 Ađỉnh cao)
• Độ phân giải giá trị hiện tạicủa 1%
• Tăng cường, danh nghĩa và giữ hiện tại có thể cấu hình riêng
• 38,5 kHztần số PWM
• Tích hợp phát hiện động cơ
• 256 vi bước
• phát hiện gian hàng
• Tích hợp hoàn chỉnh trong Automation Studio và các ứng dụng CNC
• 2x3 đầu vào,24VDC, có thể định cấu hình cho bộ mã hóa gia tăng ABR
• Bộ nguồn mã hóa chống đoản mạch tích hợp
• Mô hình chức năng 3 ("Dốc") dựa trên cấu hình giao tiếp CANopen DS402
• Dấu thời gian NetTime: Thay đổi vị trí, thời gian kích hoạt

Mô-đun động cơ bước được sử dụng để điều khiển tối đa 2 động cơ bước với điện áp danh định từ 24 đến38,5 VDC ±25%ở dòng điện động cơ lên ​​đến3 A(5 Ađỉnh cao).

Ngoài ra, mô-đun này có 6 đầu vào kỹ thuật số có thể được sử dụng làm công tắc giới hạn hoặc đầu vào bộ mã hóa.

Do dòng điện cuộn dây được điều chỉnh riêng lẻ, động cơ chỉ hoạt động với dòng điện thực sự cần.Điều này đơn giản hóa việc lựa chọn các động cơ có sẵn và tránh làm nóng không cần thiết.Bởi vì điều này ảnh hưởng đến mức tiêu thụ năng lượng và tải nhiệt, nên những tác động tích cực đến tuổi thọ của toàn bộ hệ thống.Hoàn toàn linh hoạt đạt được thông qua việc sử dụng các giá trị hiện tại danh nghĩa, tăng và giữ có thể điều chỉnh độc lập.Dòng điện cho microsteps được tự động điều chỉnh theo các giá trị hiện tại được định cấu hình.

Hệ thống nhận dạng động cơ tự động là một trợ giúp to lớn trong thời gian bế tắc.Các mô-đun động cơ bước có thể xác định các động cơ được kết nối bằng cách sử dụng các đặc tính cuộn dây của chúng và tạo phản hồi ở dạng giá trị tương tự.Điều này cho phép phát hiện không chỉ các lỗi đấu dây mà cả các loại động cơ không chính xác đang được sử dụng nhầm.Một cơ chế phát hiện gian hàng được tích hợp để phân tích tải của động cơ.Phát hiện gian hàng được xác định thông qua ngưỡng có thể định cấu hình.Điều này cho phép phát hiện chính xác tình trạng quá tải hoặc dừng động cơ trong nhiều loại ứng dụng khác nhau.
