| Nguồn gốc: | Áo |
| Hàng hiệu: | B&R |
| Chứng nhận: | CE |
| Số mô hình: | X20DS1319 |
| Số lượng đặt hàng tối thiểu: | 1EA |
|---|---|
| Giá bán: | USD |
| chi tiết đóng gói: | Nguyên bản |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10EA |
| Thương hiệu sản phẩm: | B&R | dòng sản phẩm: | X20DS1319 |
|---|---|---|---|
| Loại sản phẩm: | Mô-đun I / O | mã nhận dạng: | 0x2547 |
| Chứng chỉ: | CE | Đầu vào kỹ thuật số: | 24 VDC |
| Sự bảo vệ: | IP20 | Sự bảo đảm: | 1 năm |
| Làm nổi bật: | HỆ THỐNG X20DS1319 B&R X20,Mô-đun I/O HỆ THỐNG B&R X20 |
||

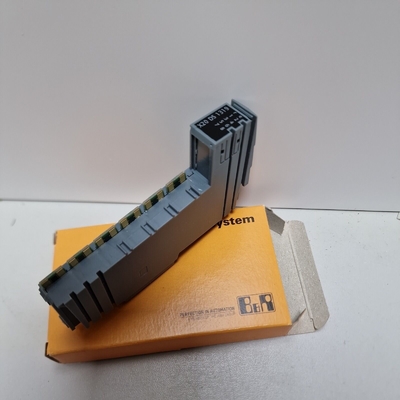

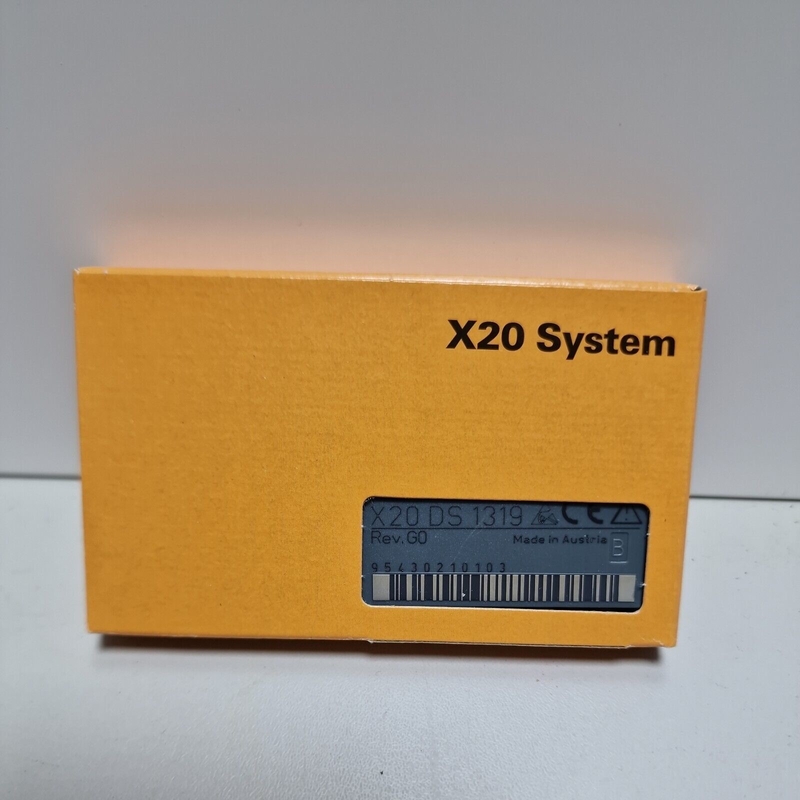

X20DS1319
Mô-đun này là mô-đun bộ xử lý tín hiệu kỹ thuật số đa chức năng.Nó có thể được sử dụng cực kỳ linh hoạt cho nhiều tác vụ liên quan đến xử lý tín hiệu số hoặc tạo tín hiệu số.Hai ứng dụng ví dụ chính bao gồm kiểm soát các giai đoạn đầu ra của bước bằng tín hiệu xung và hướng hoặc sử dụng làm mô phỏng bộ mã hóa.Trong ứng dụng này, ví dụ, bộ biến tần hoặc trục servo có chức năng theo dõi tốc độ có thể theo trục chính thực hoặc ảo.
Một tính năng cần thiết bổ sung là chức năng dấu thời gian tích hợp của mô-đun.Ví dụ, nó cho phép các đường cong dốc bộ đếm được tạo hầu như độc lập với thời gian chu kỳ xe buýt trong quá trình mô phỏng bộ mã hóa.Chỉ giá trị bộ đếm mục tiêu và thời điểm cần đạt được mới được chuyển.Mô-đun tự động tạo các giá trị bộ đếm tương ứng tại thời điểm thích hợp, chính xác ở độ phân giải micro giây và độc lập với đồng hồ xe buýt.
| mô-đun vào/ra | 4 kênh đầu vào kỹ thuật số, 4 kênh kỹ thuật số có thể định cấu hình làm đầu vào hoặc đầu ra, 1 cặp bộ đếm vạn năng (2 bộ đếm sự kiện, bộ đếm AB hoặc bộ đếm lên/xuống), bộ tạo chuyển động tuyến tính (A/B, hướng/tần số) với tối đa hai xung tham chiếu , bộ mã hóa tuyệt đối SSI, khoảnh khắc tương đối hoặc tuyệt đối của cạnh đầu vào với độ phân giải μs, I/O kích hoạt theo thời gian, lấy mẫu quá mức I/O |
| Mã ID B&R | 0x2547 |
| chỉ báo trạng thái | Chức năng I/O trên mỗi kênh, trạng thái hoạt động, trạng thái mô-đun |
| chẩn đoán | |
| Chạy/lỗi mô-đun | Có, sử dụng đèn báo trạng thái LED và phần mềm |
| đầu ra | Có, sử dụng chỉ báo trạng thái LED |
| Sự tiêu thụ năng lượng | |
| Xe buýt | 0,01 W |
| I/O nội bộ | 1,5W |
| Sự tiêu hao năng lượng bổ sung do bộ truyền động (điện trở) gây ra [W] | - |
| Loại đường dây tín hiệu | Các đường được che chắn phải được sử dụng cho tất cả các đường tín hiệu. |
| chứng chỉ | |
| CE | Đúng |
| UKCA | Đúng |
| ATEX | Vùng 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (xem hướng dẫn sử dụng X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Thiết bị điều khiển công nghiệp |
| HazLoc | cCSaus 244665 Thiết bị kiểm soát quá trình cho các vị trí nguy hiểm Lớp I, Khối 2, Nhóm ABCD, T5 |
| DNV | Nhiệt độ:b(0 - 55°C) độ ẩm:b(tối đa 100%) rung động:b(4 gam) EMC:b(cầu và sàn mở) |
| LR | ENV1 |
| KR | Đúng |
| ABS | Đúng |
| EAC | Đúng |
| KC | Đúng |
| Số lượng | 1 |
| đầu ra bộ mã hóa | 24 V, không đối xứng (A/B, hướng/tần số) |
| Kích thước bộ đếm | 16/32-bit |
| Số lượng | 4 + 4, cấu hình đầu vào hoặc đầu ra bằng phần mềm |
| Định mức điện áp | 24VDC |
| Điện áp đầu vào | 24 VDC -15%/ +20% |
| Dòng điện đầu vào ở 24 VDC | Xấp xỉ1,3mA |
| mạch đầu vào | Bồn rửa |
| bộ lọc đầu vào | |
| Phần cứng | ≤2 µs |
| Phần mềm | - |
| Kháng đầu vào | 18,4 kΩ |
| Chức năng bổ sung | Bộ mã hóa tuyệt đối SSI, cặp bộ đếm vạn năng, chức năng chốt cho cặp bộ đếm vạn năng |
| tần số đầu vào | 100 kHz |
| Ngưỡng chuyển đổi | |
| Thấp | <5VDC |
| Cao | >15VDC |
| Đặc tính quá tải của nguồn điện bộ mã hóa | Chống đoản mạch, chống quá tải |
| Điện áp cách điện giữa kênh và xe buýt | 500 Vhiệu quả |
| Số lượng | 1 |
| Kích thước bộ đếm | Lên đến 32-bit tùy thuộc vào bộ mã hóa |
| tối đa.tốc độ truyền tải | 125 kbit/giây |
| Bộ nguồn mã hóa | Mô-đun bên trong, tối đa.600 mã |
| Định mức điện áp | 24 V, không đối xứng |
| Số lượng | 1 |
| Chế độ hoạt động | 2x bộ đếm sự kiện, bộ đếm lên/xuống, bộ đếm AB |
| đầu vào bộ mã hóa | 24 V, không đối xứng |
| Kích thước bộ đếm | 16/32-bit |
| tần số đầu vào | tối đa.100 kHz |
| Sự đánh giá | |
| bộ đếm AB | 4x |
| quầy sự kiện | gấp đôi |
| Bộ đếm lên/xuống | gấp đôi |
| dạng tín hiệu | xung sóng vuông |
| Bộ nguồn mã hóa | Mô-đun bên trong, tối đa.600 mã |
| Số lượng | Lên đến 4, cấu hình như đầu vào hoặc đầu ra bằng phần mềm |
| Khác nhau | Đẩy / Kéo / Đẩy-Kéo |
| Định mức điện áp | 24VDC |
| chuyển đổi điện áp | 24 VDC -15%/ +20% |
| Dòng điện đầu ra danh nghĩa | 0,1 A |
| Tổng danh nghĩa hiện tại | 0,4 A |
| mạch đầu ra | Sink và/hoặc nguồn |
| bảo vệ đầu ra | Ngắt nhiệt trong trường hợp quá dòng hoặc ngắn mạch, bảo vệ tích hợp để chuyển tải cảm ứng |
| trạng thái chẩn đoán | giám sát đầu ra |
| Dòng điện rò rỉ khi tắt đầu ra | tối đa.25µA |
| điện áp dư | <0,9 V ở 0,1 A dòng điện danh định |
| Dòng điện ngắn mạch cực đại | <10A |
| Bật trong trường hợp tắt quá tải hoặc tắt ngắn mạch | Xấp xỉ10 ms (phụ thuộc vào nhiệt độ mô-đun) |
| Chuyển đổi độ trễ | |
| 0 → 1 | <2µs |
| 1 → 0 | <2µs |
| Chuyển đổi thường xuyên | |
| Tải điện trở | tối đa.125 kHz |
| tải quy nạp | Xem phần "Chuyển đổi tải quy nạp". |
| Điện áp hãm khi tắt tải quy nạp | Điện áp chuyển mạch + 0,6 VDC |
| Chức năng bổ sung | Đồng hồ cho bộ mã hóa tuyệt đối SSI, bộ tạo chuyển động tuyến tính |
| Cách ly điện |
Kênh cách ly với xe buýt
Kênh không bị cô lập khỏi kênh
|
| định hướng lắp đặt | |
| Nằm ngang | Đúng |
| Theo chiều dọc | Đúng |
| Độ cao lắp đặt so với mực nước biển | |
| 0 đến 2000 m | Không giới hạn |
| >2000 m | Giảm nhiệt độ xung quanh 0,5°C trên 100 m |
| Mức độ bảo vệ theo EN 60529 | IP20 |
| Nhiệt độ | |
| Hoạt động | |
| Định hướng lắp ngang | -25 đến 60°C |
| Định hướng gắn dọc | -25 đến 50°C |
| giảm dần | - |
| Kho | -40 đến 85°C |
| Vận chuyển | -40 đến 85°C |
| độ ẩm tương đối | |
| Hoạt động | 5 đến 95%, không ngưng tụ |
| Kho | 5 đến 95%, không ngưng tụ |
| Vận chuyển | 5 đến 95%, không ngưng tụ |
| Ghi chú | Đặt mua riêng 1 khối đầu cuối X20TB12. Đặt hàng riêng 1 mô-đun xe buýt X20BM11. |
| Sân bóng đá | 12,5+0,2mm |
