| Nguồn gốc: | Áo |
| Hàng hiệu: | B&R |
| Chứng nhận: | COC |
| Số mô hình: | X20CP1382 |
| Số lượng đặt hàng tối thiểu: | 1EA |
|---|---|
| Giá bán: | USD |
| Thời gian giao hàng: | 3-5 ngày |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10EA |

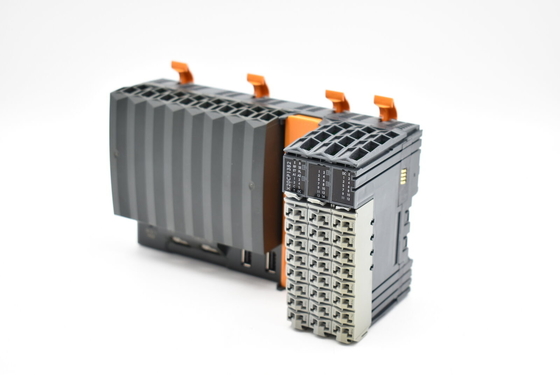

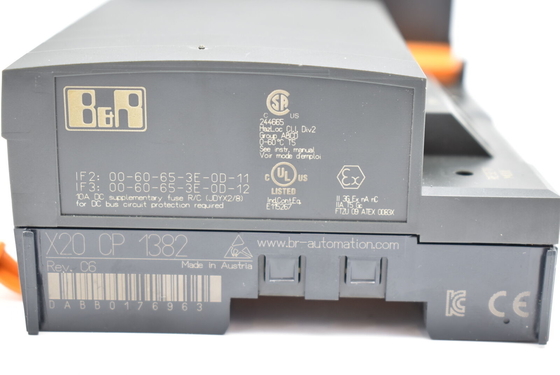

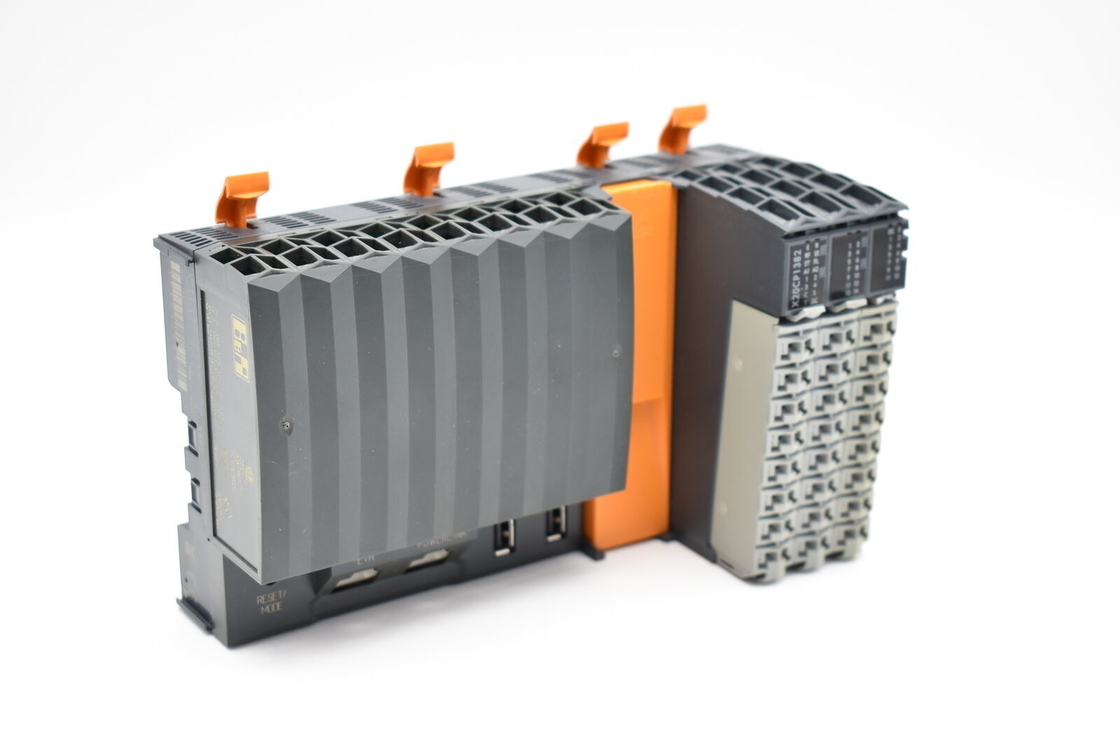

| Tên sản phẩm: | B&R | dòng sản phẩm: | X20CP1382 |
|---|---|---|---|
| Loại sản phẩm: | Mô-đun CPU | mã nhận dạng: | 0xDABB |
| Điện áp đầu vào: | 24 VDC -15% / + 20% | Kích thước: | 164 * 99 * 75 mm |
| Trọng lượng: | 310G | Sự bảo đảm: | 1 năm |
| Làm nổi bật: | Mô-đun CPU B&R X20 PLC SYSTEM,PLC X20CP1382 B&R X20,400 MHz B&R Automation Plc |
||
Dòng CPU X20 Compact được đặc trưng bởi 3 mô-đun I / O tích hợp.Thiết bị được trang bị30 khác nhauđầu vào / đầu ra kỹ thuật số và2 đầu vào tương tự.1 đầu vào tương tựcó thể được sử dụng để đo nhiệt độ điện trở PT1000.
X20CP1382 được trang bị Intel x86400 MHzbộ xử lý tương thích,256 MBRAM và2 GBổ đĩa flash tích hợp.FRAM để lưu trữ các biến còn lại có32 kBcó sẵn.Thiết kế không quạt và không dùng pin đảm bảo hoạt động không cần bảo trì.
CPU được trang bị Ethernet,2x USBvà giao diện RS232.Ngoài ra, POWERLINK và CAN bus có sẵn dưới dạng giao diện tích hợp.Nếu cần thêm kết nối fieldbus, CPU có thể được nâng cấp bằng mô-đun giao diện từ dải sản phẩm X20 tiêu chuẩn.
| Giao diện | 1x RS232, 1x Ethernet, 1x POWERLINK, 2x USB, 1x Liên kết X2X, 1x CAN bus |
| Mô-đun hệ thống | CPU |
| Mã ID B&R | 0xDABB |
| Làm mát | Không quạt |
| Chỉ báo trạng thái | Chức năng CPU, Ethernet, POWERLINK, RS232, bus CAN, điện trở đầu cuối bus CAN, bộ cấp nguồn CPU, bộ cấp nguồn I / O, chức năng I / O trên mỗi kênh |
| Chẩn đoán | |
| Kết quả đầu ra | Đầu ra kỹ thuật số: Có, sử dụng chỉ báo trạng thái LED và phần mềm (trạng thái lỗi đầu ra) |
| Chức năng CPU | Có, sử dụng chỉ báo trạng thái LED |
| CÓ THỂ chuyển dữ liệu xe buýt | Có, sử dụng chỉ báo trạng thái LED |
| Truyền dữ liệu RS232 | Có, sử dụng chỉ báo trạng thái LED |
| Đầu vào | Đầu vào tương tự: Có, sử dụng phần mềm và chỉ báo trạng thái LED |
| Ethernet | Có, sử dụng chỉ báo trạng thái LED |
| Nguồn điện I / O | Có, sử dụng chỉ báo trạng thái LED |
| POWERLINK | Có, sử dụng chỉ báo trạng thái LED |
| Giám sát điện áp cung cấp | Có, sử dụng chỉ báo trạng thái LED |
| Nhiệt độ | Có, sử dụng đăng ký phần mềm |
| Điện trở kết thúc | Có, sử dụng chỉ báo trạng thái LED |
| Ủng hộ | |
| Bộ điều khiển dự phòng | Không |
| Hỗ trợ ACOPOS | Đúng |
| Các kênh I / O có khả năng phản hồi | Không |
| Hỗ trợ các thành phần trực quan | Đúng |
| Tiêu thụ điện năng không có mô-đun giao diện và USB | 5,5 W |
| Công suất tiêu thụ cho bộ cấp nguồn X2X Link | 0,8 W |
| Sự tiêu thụ năng lượng | |
| I / O nội bộ | 2,3 W |
| Công suất tiêu tán bổ sung do bộ truyền động (điện trở) gây ra [W] | - |
| Loại đường tín hiệu | Các đường được che chắn phải được sử dụng cho tất cả các đầu vào / đầu ra kỹ thuật số tốc độ cao, độ dài đường truyền: Tối đa.20 m |
| Chứng chỉ | |
| CE | Đúng |
| UKCA | Đúng |
| ATEX | Vùng 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (xem hướng dẫn sử dụng X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Thiết bị điều khiển công nghiệp |
| HazLoc | cCSAus 244665 Thiết bị kiểm soát quá trình cho các vị trí nguy hiểm Lớp I, Phân khu 2, Nhóm ABCD, T5 |
| DNV | Nhiệt độ:B(0-55 ° C) Độ ẩm:B(lên đến 100%) Rung động:B(4 g) EMC:B(cầu và sàn lộ thiên) |
| LR | ENV1 |
| KR | Đúng |
| ABS | Đúng |
| EAC | Đúng |
| Điện áp đầu vào | 24 VDC -15% / + 20% |
| Đầu vào hiện tại | Tối đa1 A |
| Cầu chì | Tích hợp, không thể thay thế |
| Bảo vệ phân cực ngược | Đúng |
| Công suất đầu ra danh nghĩa | 2 W |
| Kết nối song song | Đúng |
| Hoạt động dự phòng | Đúng |
| Điện áp đầu vào | 24 VDC -15% / + 20% |
| Cầu chì | Cầu chì dòng yêu cầu: Max.10 A, thổi chậm |
| Điện áp đầu ra danh định | 24 VDC |
| Tải trọng tiếp xúc cho phép | 10 A |
| Đồng hồ thời gian thực | Lưu giữ ít nhất 300 giờ, typ.1000 giờ ở 25 ° C, độ phân giải 1 giây, độ chính xác -18 đến 28 ppm ở 25 ° C |
| FPU | Đúng |
| Bộ xử lý | |
| Loại hình | Vx86EX |
| Tần số đồng hồ | 400 MHz |
| Bộ nhớ đệm L1 | |
| Mã hóa dữ liệu | 16 kB |
| Mã chương trình | 16 kB |
| Bộ nhớ đệm L2 | 128 kB |
| Bộ xử lý I / O tích hợp | Xử lý các điểm dữ liệu I / O trong nền |
| Các khe giao diện mô-đun | 1 |
| Các biến còn lại | KHUNG 32 kB, lưu giữ> 10 năm |
| Thời gian chu kỳ lớp nhiệm vụ ngắn nhất | 1 mili giây |
| Thời gian chu kỳ lệnh điển hình | 0,0199 µs |
| Bộ nhớ tiêu chuẩn | |
| ĐẬP | 256 MB DDR3 SDRAM |
| Bộ nhớ ứng dụng | |
| Loại hình | Bộ nhớ flash eMMC 2 GB |
| Lưu trữ dữ liệu | 10 năm |
| Số lượng dữ liệu ghi được | |
| Đảm bảo | 40 TB |
| Kết quả trong 5 năm | 21,9 GB / ngày |
| Chu kỳ xóa / ghi được đảm bảo | 20.000 |
| Mã sửa lỗi (ECC) | Đúng |
| Giao diện IF1 | |
| Dấu hiệu | RS232 |
| Khác nhau | Kết nối qua khối thiết bị đầu cuối 16 chân X20TB1F |
| Tối đakhoảng cách | 900 m |
| Tốc độ truyền tải | Tối đa115,2 kbit / s |
| Giao diện IF2 | |
| Dấu hiệu | Ethernet |
| Khác nhau | 1x RJ45 được che chắn |
| Độ dài dòng | Tối đa100 m giữa 2 ga (chiều dài đoạn) |
| Tốc độ truyền tải | 10/100 Mbit / s |
| Chuyển khoản | |
| Lớp vật lý | 10BASE-T / 100BASE-TX |
| Bán song công | Đúng |
| Song công | Đúng |
| Thương lượng tự động | Đúng |
| Auto-MDI / MDIX | Đúng |
| Giao diện IF3 | |
| Fieldbus | POWERLINK quản lý hoặc kiểm soát nút |
| Loại hình | Loại 4 |
| Khác nhau | 1x RJ45 được che chắn |
| Độ dài dòng | Tối đa100 m giữa 2 ga (chiều dài đoạn) |
| Tốc độ truyền tải | 100 Mbit / s |
| Chuyển khoản | |
| Lớp vật lý | 100BASE-TX |
| Bán song công | Đúng |
| Song công | Chế độ POWERLINK: Không / Chế độ Ethernet: Có |
| Thương lượng tự động | Đúng |
| Auto-MDI / MDIX | Đúng |
| Giao diện IF4 | |
| Loại hình | USB 1.1 / 2.0 |
| Khác nhau | Loại A |
| Tối đasản lượng hiện tại | 0,5 A |
| Giao diện IF5 | |
| Loại hình | USB 1.1 / 2.0 |
| Khác nhau | Loại A |
| Tối đasản lượng hiện tại | 0,1 A |
| Giao diện IF6 | |
| Fieldbus | Liên kết chính X2X |
| Giao diện IF7 | |
| Dấu hiệu | Có thể xe buýt |
| Khác nhau | Kết nối qua khối thiết bị đầu cuối 16 chân X20TB1F |
| Tối đakhoảng cách | 1000 m |
| Tốc độ truyền tải | Tối đa1 Mbit / s |
| Điện trở kết thúc | Tích hợp trong mô-đun |
| Bộ điều khiển | SJA 1000 |
| Số lượng | 14 đầu vào tiêu chuẩn, 4 đầu vào tốc độ cao và 4 kênh hỗn hợp, cấu hình như đầu vào hoặc đầu ra bằng phần mềm |
| Định mức điện áp | 24 VDC |
| Điện áp đầu vào | 24 VDC -15% / + 20% |
| Dòng điện đầu vào 24 VDC | X1 - Đầu vào tiêu chuẩn: Typ.3,5 mA X2 - Đầu vào tiêu chuẩn: Typ.2,68 mA X2 - Đầu vào tốc độ cao: Typ.3,5 mA X3 - Kênh hỗn hợp: Typ.2,68 mA |
| Mạch đầu vào | Bồn rửa |
| Bộ lọc đầu vào | |
| Phần cứng | Đầu vào tiêu chuẩn và kênh hỗn hợp: ≤200 μs Đầu vào tốc độ cao: ≤2 μs, khi được sử dụng làm đầu vào tiêu chuẩn: ≤200 μs |
| Phần mềm | Mặc định 1 ms, có thể định cấu hình trong khoảng từ 0 đến 25 ms với gia số 0,1 ms |
| Kiểu kết nối | Kết nối 1 dây |
| Kháng đầu vào | X1 - Đầu vào tiêu chuẩn: 6,8 kΩ X2 - Đầu vào tiêu chuẩn: 8,9 kΩ X2 - Đầu vào tốc độ cao: 6,8 kΩ X3 - Kênh hỗn hợp: 8,9 kΩ |
| Chức năng bổ sung | X2 - Đầu vào kỹ thuật số tốc độ cao: Đếm sự kiện 2x 250 kHz, bộ đếm 2x AB, bộ mã hóa gia tăng ABR, hướng / tần số, đo chu kỳ, đo cổng, đo thời gian chênh lệch, bộ đếm cạnh, thời gian cạnh |
| Ngưỡng chuyển đổi | |
| Thấp | <5 VDC |
| Cao | > 15 VDC |
| Số lượng | 2 |
| Đầu vào bộ mã hóa | 24 V, không đối xứng |
| Kích thước bộ đếm | 32-bit |
| Tần số đầu vào | Tối đa100 kHz |
| Sự đánh giá | 4x |
| Nguồn cung cấp bộ mã hóa | Mô-đun nội bộ, tối đa300 mA |
| Đặc điểm quá tải của nguồn cung cấp bộ mã hóa | Chống ngắn mạch, chống quá tải |
| Số lượng | 1 |
| Đầu vào bộ mã hóa | 24 V, không đối xứng |
| Kích thước bộ đếm | 32-bit |
| Tần số đầu vào | Tối đa100 kHz |
| Sự đánh giá | 4x |
| Nguồn cung cấp bộ mã hóa | Mô-đun nội bộ, tối đa300 mA |
| Đặc điểm quá tải của nguồn cung cấp bộ mã hóa | Chống ngắn mạch, chống quá tải |
| Số lượng | 2 |
| Dạng tín hiệu | Xung sóng vuông |
| Sự đánh giá | 1x |
| Tần số đầu vào | Tối đa250 kHz |
| Tần số bộ đếm | 250 kHz |
| Kích thước bộ đếm | 32-bit |
| Các phép đo có thể | Đo chu kỳ, đo cổng, đo thời gian chênh lệch, bộ đếm cạnh, thời gian cạnh |
| Các phép đo trên mỗi mô-đun | Mỗi chức năng lên đến 2x |
| Kích thước bộ đếm | 32-bit |
| Tần số đầu vào | Tối đa10 kHz |
| Dấu thời gian | Độ phân giải 1 µs |
| Dạng tín hiệu | Xung sóng vuông |
| Đầu vào | ± 10 V hoặc 0 đến 20 mA / 4 đến 20 mA, thông qua các kết nối đầu cuối khác nhau |
| Kiểu đầu vào | Đầu vào khác biệt |
| Độ phân giải bộ chuyển đổi kỹ thuật số | |
| Vôn | ± 12-bit |
| Hiện hành | 12-bit |
| Thời gian chuyển đổi | 1 kênh được bật: 100 µs 2 kênh được bật: 200 µs |
| Định dạng đầu ra | |
| Loại dữ liệu | INT |
| Vôn | INT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2.441 mV |
| Hiện hành | INT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4,883 μA |
| Trở kháng đầu vào trong dải tín hiệu | |
| Vôn | 20 MΩ |
| Hiện hành | - |
| Trọng tải | |
| Vôn | - |
| Hiện hành | <300 Ω |
| Bảo vệ đầu vào | Bảo vệ chống dây với điện áp cung cấp |
| Tín hiệu đầu vào cho phép | |
| Vôn | Tối đa± 30 V |
| Hiện hành | Tối đa± 50 mA |
| Đầu ra của giá trị kỹ thuật số trong quá trình quá tải | Có thể cấu hình |
| Quy trình chuyển đổi | SAR |
| Bộ lọc đầu vào | Bộ lọc thông thấp bậc ba / Tần số ngắt 1 kHz |
| Tối đalỗi | |
| Vôn | |
| Lợi | 0,18% (Doanh thu <C0: 0,37%) |
| Bù lại | 0,04% (Rev. <C0: 0,25%) |
| Hiện hành | |
| Lợi | 0 đến 20 mA = 0,15% (Rev. <C0: 0,52%) / 4 đến 20 mA = 0,25% |
| Bù lại | 0 đến 20 mA = 0,1% (Rev. <C0: 0,4%) / 4 đến 20 mA = 0,15% |
| Tối đađạt được sự trôi dạt | |
| Vôn | 0,017% / ° C |
| Hiện hành | 0 đến 20 mA = 0,015% / ° C / 4 đến 20 mA = 0,023% / ° C |
| Tối đabù đắp trôi dạt | |
| Vôn | 0,008% / ° C |
| Hiện hành | 0 đến 20 mA = 0,008% / ° C / 4 đến 20 mA = 0,012% / ° C |
| Từ chối chế độ chung | |
| DC | 70 dB |
| 50 Hz | 70 dB |
| Phạm vi chế độ chung | ± 12 V |
| Nhiễu xuyên âm giữa các kênh | <-70 dB |
| Phi tuyến tính | |
| Vôn | <0,025% |
| Hiện hành | <0,05% |
| Số lượng | 1 |
| Đầu vào | Đo điện trở với nguồn cung cấp dòng điện không đổi cho kết nối 2 dây |
| Độ phân giải bộ chuyển đổi kỹ thuật số | 13-bit |
| Thời gian chuyển đổi | Chỉ kích hoạt đầu vào nhiệt độ: 200 µs Nhiệt độ và đầu vào tương tự được kích hoạt: 400 µs |
| Quy trình chuyển đổi | SAR |
| Định dạng đầu ra | INT hoặc UINT để đo điện trở |
| cảm biến | |
| Pt1000 | -200 đến 850 ° C |
| Dải đo điện trở | 0,1 đến 4000 Ω |
| Độ phân giải cảm biến nhiệt độ | 1 LSB = 0x0005 = 0,16 ° C |
| Độ phân giải đo điện trở | 1 LSB = 0x0005 = 0,49 Ω |
| Bộ lọc đầu vào | Bộ lọc thông thấp bậc nhất / tần số cắt 7 Hz |
| Tiêu chuẩn cảm biến | EN 60751 |
| Phạm vi chế độ chung | 1 V |
| Phương pháp tuyến tính hóa | Nội bộ |
| Đo lường hiện tại | 1 mA |
| Tín hiệu đầu vào cho phép | Giá thầu tối đa ngắn hạn± 30 V |
| Tối đalỗi ở 25 ° C | |
| Lợi | 0,3% (Doanh thu <C0: 1,93%) |
| Bù lại | 0,15% (Doanh thu <C0: 0,32%) |
| Tối đađạt được sự trôi dạt | 0,023% / ° C |
| Tối đabù đắp trôi dạt | 0,012% / ° C |
| Phi tuyến tính | <0,05% |
| Dải giá trị được tiêu chuẩn hóa để đo điện trở | 0,1 đến 4000,0 Ω |
| Nhiễu xuyên âm giữa các kênh | <-70 dB |
| Từ chối chế độ chung | |
| 50 Hz | > 60 dB |
| Bình thường hóa cảm biến nhiệt độ | |
| Pt1000 | -200 đến 850 ° C |
| Số lượng | 4 đầu ra tiêu chuẩn, 4 đầu ra tốc độ cao và 4 kênh hỗn hợp, cấu hình như đầu vào hoặc đầu ra bằng phần mềm |
| Khác nhau | Đầu ra tiêu chuẩn và kênh hỗn hợp: FET tìm nguồn hiện tại Đầu ra tốc độ cao: Đẩy-Kéo |
| Định mức điện áp | 24 VDC |
| Chuyển mạch điện áp | 24 VDC -15% / + 20% |
| Dòng điện đầu ra danh nghĩa | Đầu ra tiêu chuẩn và kênh hỗn hợp: 0,5 A Đầu ra tốc độ cao: 0,2 A |
| Tổng dòng điện danh định | Đầu ra tiêu chuẩn và kênh hỗn hợp: 4 A Đầu ra tốc độ cao: 0,8 A |
| Kiểu kết nối | Kết nối 1 dây |
| Mạch đầu ra | Đầu ra tiêu chuẩn và kênh hỗn hợp: Nguồn Đầu ra tốc độ cao: Chìm hoặc nguồn |
| Bảo vệ đầu ra | Ngắt nhiệt trong trường hợp quá dòng hoặc ngắn mạch (xem giá trị "Dòng điện đỉnh ngắn mạch") Điốt tự do bên trong để chuyển đổi tải cảm ứng (xem phần "Chuyển đổi tải cảm ứng") |
| Điều chế độ rộng xung | |
| Khoảng thời gian | 5 đến 65535 µs tương ứng với 200 kHz đến 15 Hz |
| Thời lượng xung | 0 đến 100%, tối thiểu 2,5 µs |
| Độ phân giải cho thời lượng xung | 0,1% tần suất đã định cấu hình |
| Trạng thái chẩn đoán | Đầu ra tiêu chuẩn và kênh hỗn hợp: Giám sát đầu ra với độ trễ 10 ms Đầu ra tốc độ cao: Giám sát đầu ra với độ trễ 10 µs |
| Dòng rò rỉ khi đầu ra bị tắt | Đầu ra tiêu chuẩn và kênh hỗn hợp: 5 µA Đầu ra tốc độ cao: 25 µA |
| RDS (trên) | 140 mΩ |
| Điện áp dư | Đầu ra tiêu chuẩn và kênh hỗn hợp: <0,1 V ở dòng điện danh định 0,5 A Đầu ra tốc độ cao: <0,9 V ở dòng điện danh định 0,1 A |
| Dòng ngắn mạch đỉnh | Đầu ra tiêu chuẩn và kênh hỗn hợp: <3 A Đầu ra tốc độ cao: <20 A |
| Bật trong trường hợp tắt máy quá tải hoặc tắt mạch ngắn mạch | Đầu ra tiêu chuẩn và kênh hỗn hợp:10 ms (phụ thuộc vào nhiệt độ mô-đun) Đầu ra tốc độ cao: Không bật công tắc |
| Chuyển mạch chậm trễ | |
| 0 → 1 | Đầu ra tiêu chuẩn và kênh hỗn hợp: <300 µs Đầu ra tốc độ cao: <3 µs |
| 1 → 0 | Đầu ra tiêu chuẩn và kênh hỗn hợp: <300 µs Đầu ra tốc độ cao: <3 µs |
| Chuyển đổi thường xuyên | |
| Tải điện trở | Đầu ra tiêu chuẩn và kênh hỗn hợp: Max.500 Hz Đầu ra tốc độ cao: 50 kHz, tối đa.200 kHz (xem phần "Giảm tần số chuyển đổi cho đầu ra kỹ thuật số tốc độ cao") |
| Tải cảm ứng | Xem phần "Chuyển đổi tải cảm ứng". |
| Điện áp hãm khi ngắt tải cảm ứng | Đầu ra tiêu chuẩn và kênh hỗn hợp: Typ.45 VDC |
| Cách ly điện | Ethernet (IF2), POWERLINK (IF3) và X2X (IF6) cách ly với nhau, khỏi các giao diện khác và khỏi PLC Kênh cách ly với xe buýt Kênh không bị cách ly khỏi kênh hoặc PLC |
| Định hướng gắn kết | |
| Nằm ngang | Đúng |
| Theo chiều dọc | Đúng |
| Độ cao lắp đặt trên mực nước biển | |
| 0 đến 2000 m | Không giới hạn |
| > 2000 m | Giảm nhiệt độ môi trường xung quanh 0,5 ° C trên 100 m |
| Mức độ bảo vệ theo EN 60529 | IP20 |
| Nhiệt độ | |
| Hoạt động | |
| Hướng lắp ngang | -25 đến 60 ° C |
| Hướng lắp dọc | -25 đến 50 ° C |
| Giảm giá trị | Xem phần "Giảm tần số chuyển đổi cho đầu ra kỹ thuật số tốc độ cao". |
| Kho | -40 đến 85 ° C |
| Vận chuyển | -40 đến 85 ° C |
| Độ ẩm tương đối | |
| Hoạt động | 5 đến 95%, không ngưng tụ |
| Kho | 5 đến 95%, không ngưng tụ |
| Vận chuyển | 5 đến 95%, không ngưng tụ |
| Ghi chú | Tấm bìa cuối X20 (bên phải) bao gồm khi giao hàng 3 khối thiết bị đầu cuối X20 (16 chân) được bao gồm trong giao hàng Nắp khe cắm mô-đun giao diện được bao gồm trong giao hàng |
| Kích thước | |
| Bề rộng | 164 mm |
| Chiều cao | 99 mm |
| Chiều sâu | 75 mm |
| Trọng lượng | 310 g |
Người liên hệ: Candy Wang
Tel: +8618059279924
