| Nguồn gốc: | Áo |
| Hàng hiệu: | B&R |
| Chứng nhận: | COC |
| Số mô hình: | X20SO6300 |
| Số lượng đặt hàng tối thiểu: | 1EA |
|---|---|
| Giá bán: | USD |
| Thời gian giao hàng: | 3-5 ngày |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10EA |
| Tên sản phẩm: | B&R | dòng sản phẩm: | X20SO6300 |
|---|---|---|---|
| Loại sản phẩm: | Mô-đun I / O | I / O nội bộ: | 1,4 W |
| Dải điện áp: | 24 VDC -15% / + 20% | Sự bảo đảm: | 1 năm |
| Làm nổi bật: | X20SO6300 B&R X20 PLC,0.2A B&R X20 PLC,Mô-đun I / O Plc tự động hóa B & R |
||

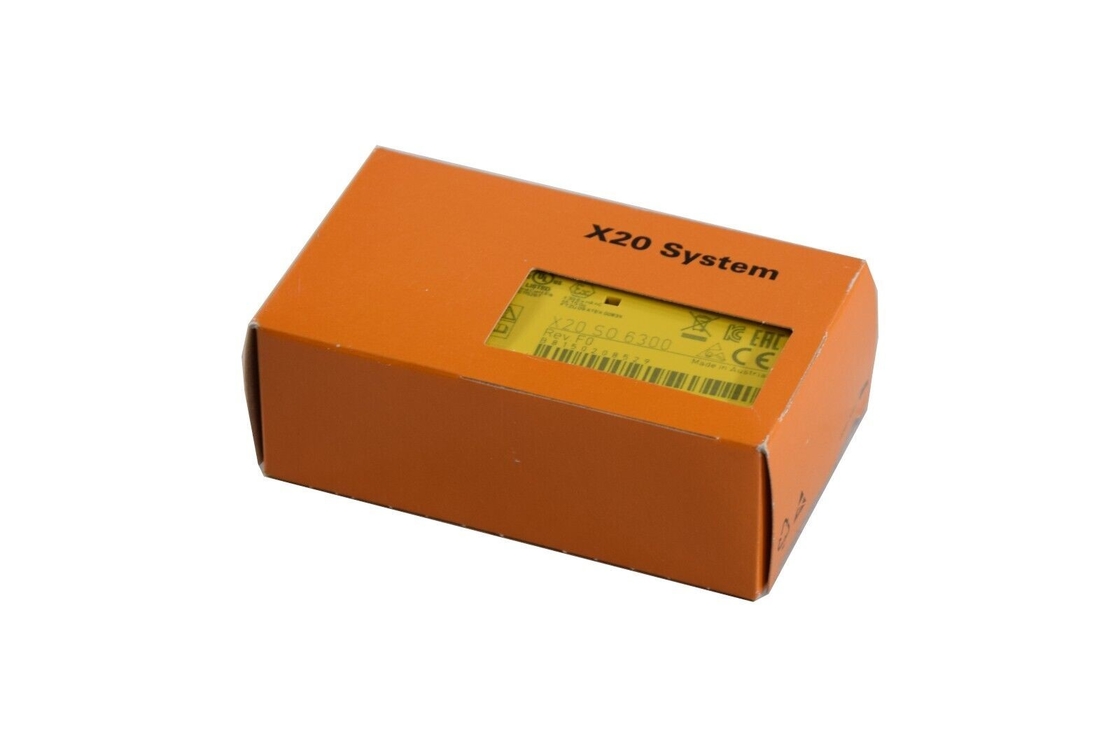

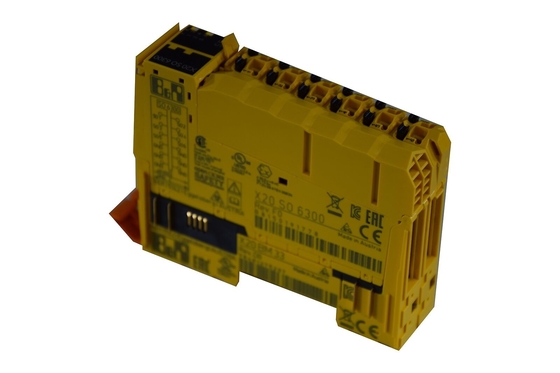

X20SO6300
Mô-đun này được trang bị 6 đầu ra kỹ thuật số an toàn.Dòng điện đầu ra danh định là 0,2 A.
Mô-đun có thể được sử dụng để điều khiển bộ truyền động trong các ứng dụng liên quan đến an toàn lên đến PL e hoặc SIL 3.
Các đầu ra được thiết kế bằng công nghệ bán dẫn để các đặc tính liên quan đến an toàn không phụ thuộc vào số chu kỳ hoạt động.Biến thể "phía cao bên cao" (loại đầu ra B) là bắt buộc đối với bộ truyền động có điện thế tham chiếu (ví dụ: Kích hoạt đầu vào trên bộ biến tần).Điều quan trọng là phải tuân theo các thông báo đặc biệt đối với hệ thống cáp trong trường hợp này.Các kênh đầu ra kỹ thuật số an toàn cung cấp khả năng bảo vệ chống tự động khởi động lại khi xảy ra lỗi mạng.
Mô-đun này được thiết kế cho các khối đầu cuối 12 chân X20.
| Mô-đun I / O | 6 đầu ra kỹ thuật số loại B1 an toàn, 24 VDC, 0,2 A, OSSD <10 µs |
| Mã ID B&R | 0xB815 |
| Yêu cầu hệ thống | |
| Studio tự động hóa | 3.0.81.15 trở lên |
| Thời gian chạy tự động hóa | 3,00 trở lên |
| SafeDESIGNER | 2.70 trở lên |
| Giải phóng an toàn | 1,2 trở lên |
| Gói công nghệ mapp | mapp Safety 5.7.0 trở lên |
| Chỉ báo trạng thái | Chức năng I / O trên mỗi kênh, trạng thái hoạt động, trạng thái mô-đun |
| Chẩn đoán | |
| Mô-đun chạy / lỗi | Có, sử dụng phần mềm và chỉ báo trạng thái LED |
| Kết quả đầu ra | Có, sử dụng phần mềm và chỉ báo trạng thái LED |
| Chế độ mất điện | |
| Phạm vi | Mô-đun |
| Hàm số | Chức năng mô-đun |
| Chế độ độc lập | Không |
| Tối đaThời gian chu kỳ I / O | 1 mili giây |
| Sự tiêu thụ năng lượng | |
| Xe buýt | 0,32 W |
| I / O nội bộ | 1,4 W |
| Công suất tiêu tán bổ sung do bộ truyền động (điện trở) gây ra [W] | 1.128 |
| Cách ly điện | |
| Kênh - Xe buýt | Đúng |
| Kênh - Kênh | Không |
| Chứng chỉ | |
| CE | Đúng |
| Chức năng an toàn | cULus FSPC E361559 Hệ thống năng lượng và công nghiệp Được chứng nhận về an toàn chức năng ANSI UL 1998: 2013 |
| Chức năng an toàn | IEC 61508: 2010, SIL 3 EN 62061: 2013, SIL 3 EN ISO 13849-1: 2015, Cat.4 / PL e IEC 61511: 2004, SIL 3 |
| Chức năng an toàn | EN 50156-1: 2004 |
| ATEX | Vùng 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (xem hướng dẫn sử dụng X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Thiết bị điều khiển công nghiệp |
| HazLoc | cCSAus 244665 Thiết bị kiểm soát quá trình cho các vị trí nguy hiểm Lớp I, Phân khu 2, Nhóm ABCD, T5 |
| DNV | Đang chuẩn bị |
| EAC | Đúng |
| KC | Đúng |
| EN ISO 13849-1: 2015 | |
| Loại | Con mèo.3 if tham số "Tắt OSSD = Có - Cảnh báo", Con mèo.4 if tham số "Tắt OSSD = Không" |
| PL | PL d if tham số "Tắt OSSD = Có - Cảnh báo", PL e if tham số "Tắt OSSD = Không" |
| DC | > 60% nếu tham số "Tắt OSSD = Có - Cảnh báo", > 94% nếu tham số "Disable OSSD = No" |
| MTTFD | 2500 năm |
| Thời gian nhiệm vụ | Tối đa20 năm |
| IEC 61508: 2010, IEC 61511: 2004, EN 62061: 2013 |
|
| SIL CL | SIL 2 nếu tham số "Tắt OSSD = Có - Cảnh báo", SIL 3 nếu tham số "Disable OSSD = No" |
| SFF | > 60% nếu tham số "Tắt OSSD = Có - Cảnh báo", > 90% nếu tham số "Disable OSSD = No" |
| PFH / PFHd | |
| Mỗi kênh | <1 * 10-10 |
| openSAFETY có dây | Không đáng kể |
| openSAFETY không dây | <1 * 10-14* Số gói tin mởSAFETY mỗi giờ |
| PFD | <2 * 10-5 |
| Khoảng thời gian kiểm tra bằng chứng (PT) | 20 năm |
| Định mức điện áp | 24 VDC |
| Dải điện áp | 24 VDC -15% / + 20% |
| Bảo vệ tích hợp | Bảo vệ phân cực ngược |
| Số lượng | 6 |
| Khác nhau | FET, chuyển mạch tích cực 2x, loại B1, mức đầu ra có thể đọc được |
| Định mức điện áp | 24 VDC |
| Dòng điện đầu ra danh nghĩa | 0,2 A |
| Tổng dòng điện danh định | 1,2 A |
| Bảo vệ đầu ra | Xem phần "Hành vi xâm nhập hiện tại cho các kênh đầu ra". |
| Điện áp hãm khi ngắt tải cảm ứng | Tối đa45 VDC |
| Thời gian phát hiện lỗi | 1 giây |
| Điện áp cách điện giữa kênh và xe buýt | 500 Veff |
| Dòng ngắn mạch đỉnh | Xem phần "Hành vi xâm nhập hiện tại cho các kênh đầu ra". |
| Dòng rò rỉ khi đầu ra bị tắt | <100 µA |
| RDS (trên) | 4,7 Ω |
| Chuyển mạch điện áp | Nguồn điện I / O trừ sụt áp do RDS (trên) |
| Tối đachuyển đổi thường xuyên | Xem phần "Hành vi xâm nhập hiện tại cho các kênh đầu ra". |
| Kiểm tra độ dài xung | Tối đa10 µs |
| Tối đatải điện dung | 100 nF |
| TôiNGOÀI | <100 µA |
| TôiGND | <70 mA |
| Định hướng gắn kết | |
| Nằm ngang | Đúng |
| Theo chiều dọc | Đúng |
| Độ cao lắp đặt trên mực nước biển | 0 đến 2000 m, không giới hạn |
| Mức độ bảo vệ theo EN 60529 | IP20 |
| Nhiệt độ | |
| Hoạt động | |
| Hướng lắp ngang | 0 đến 60 ° C |
| Hướng lắp dọc | 0 đến 50 ° C |
| Giảm giá trị | Xem phần "Giảm tốc". |
| Kho | -40 đến 85 ° C |
| Vận chuyển | -40 đến 85 ° C |
| Độ ẩm tương đối | |
| Hoạt động | 5 đến 95%, không ngưng tụ |
| Kho | 5 đến 95%, không ngưng tụ |
| Vận chuyển | 5 đến 95%, không ngưng tụ |
| Ghi chú | Đặt hàng riêng khối đầu cuối có khóa an toàn 1x. Đặt hàng riêng mô-đun bus có khóa an toàn 1x. |
| Sân bóng đá | 25+0,2mm |
