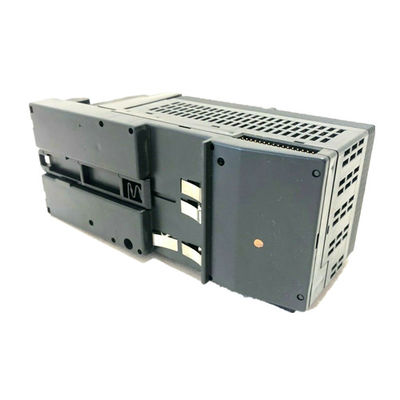

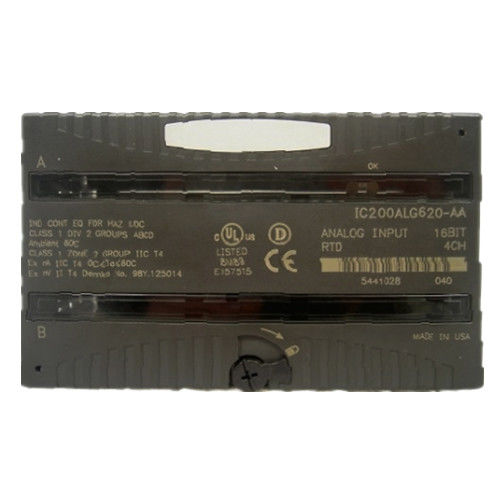

Ic200alg620 Rtd Mô-đun đầu vào tương tự trong Plc Ge Fanuc Versamax

IC200ALG620 là Mô-đun RTD đầu vào tương tự VersaMax chấp nhận tín hiệu đầu vào từ tối đa 4 RTD với độ phân giải 16 bit.IC200ALG620 là duy nhất ở chỗ nó không yêu cầu nguồn điện bên ngoài vì dòng điện kích thích cho RTD được cung cấp bởi mô-đun khi được cấu hình thành loại RTD.Mô-đun đầu vào tương tự RTD cho phép đầu vào từ bốn RTD ba hoặc bốn dây độc lập.Đây có thể là bạch kim, niken / sắt, niken, hoặc thậm chí đồng tùy thuộc vào sở thích của người dùng và tính sẵn có.

Các tính năng cụ thể của IC200ALG620 bao gồm các phép đo điện trở có thể lựa chọn theo phần mười độ hoặc ohms.Cấu hình kênh riêng lẻ được đặc trưng với các dải điện trở có thể lựa chọn là 0-500 hoặc 0-3000 ohms.Báo cáo cao / thấp, hở dây, dưới / trên phạm vi, và báo động ngắn đầu vào cũng là tiêu chuẩn.IC200ALG620 cung cấp hai tốc độ thu thập dữ liệu dựa trên tần số dòng 50 hoặc 60 Hz.

Như với nhiều mô-đun, đèn báo LED là tiêu chuẩn và cho biết hoạt động bình thường, cập nhật, lỗi hoặc thiếu nguồn trong bảng nối đa năng.Hiệu chuẩn A / D tự động xảy ra khi khởi động và được lặp lại định kỳ để tính đến sự thay đổi nhiệt độ môi trường xung quanh mô-đun.Mô-đun đầu vào RTD cung cấp bốn từ trên dữ liệu đầu vào và tương thích với một số CPU PLC và phiên bản NIU từ 1.10 trở lên trong hầu hết các trường hợp.

Khi lắp đặt, không cần nguồn vòng lặp, nhưng cáp phải được nối đất tại thiết bị nguồn hoặc tại mô-đun I / O bằng cách sử dụng đầu cuối I / O phụ.Tùy thuộc vào cách lắp đặt mô-đun và việc sử dụng mô-đun, có thể cần các kiểu nối đất hoặc thiết lập khác nhau.

Mỗi kênh trong mô-đun IC200ALG620 có thể được định cấu hình là không hoạt động hoặc hoạt động dựa trên nhu cầu của người dùng.Tuy nhiên, nếu kênh không hoạt động, kênh vẫn chưa được quét và được đặt là giá trị bằng 0.Người dùng cũng có tùy chọn đặt giới hạn cảnh báo trong phạm vi được cung cấp hoặc ngoài phạm vi để chúng sẽ không bao giờ được kích hoạt.
