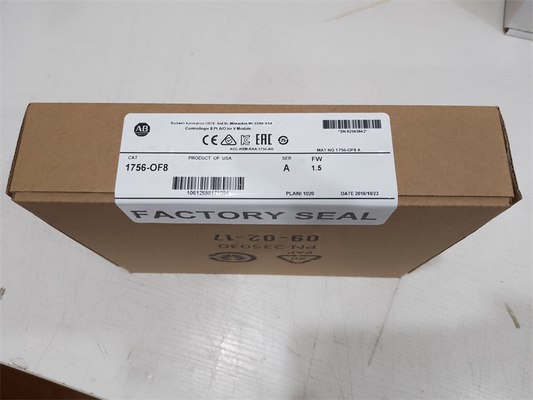

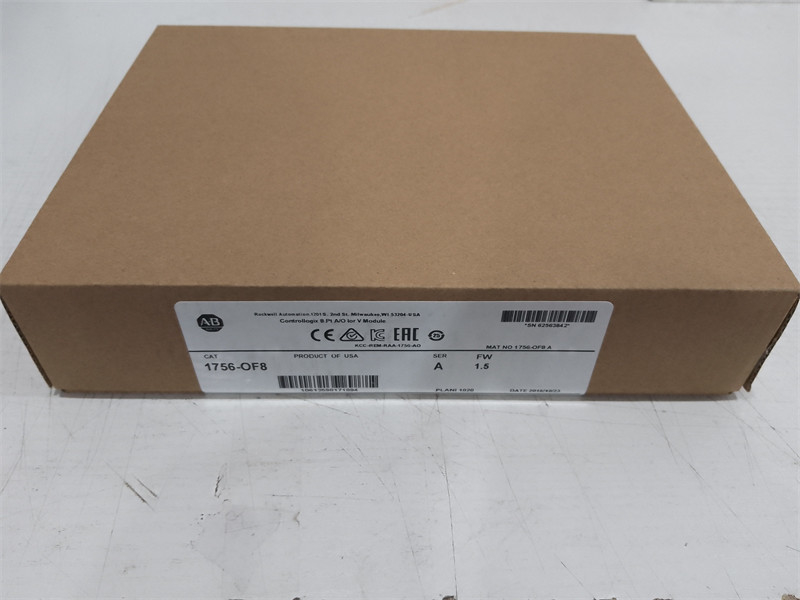

Mô-đun Allen-Bradley 1756-OF8 ControlLogix 8 Pt A/O I hoặc V

Mô-đun Allen-Bradley 1756-OF8 ControlLogix 8 Pt A/OI hoặc V

Thông số kỹ thuật
Thuộc tính 1756-OF8/A, 1756-OF8K/A 1756-OF8/B, 1756-OF8K/B
Đầu ra Tám điện áp hoặc dòng điện
Dải đầu ra ± 10V
0...20mA
Điện áp phân giải: 15 bit trên 10,5V - 320 μV/bit
Dòng điện: 16 bit trên 21 mA - 325 nA/bit
Dòng điện @ 5.1V 150 mA 200 mA
Dòng điện @ 24V 210 mA 300 mA
Tổng công suất bảng nối đa năng 5,8 W 8,22 W
Định mức điện áp và dòng điện Bảng nối đa năng: 5,1V DC, tối đa 150 mA;24V DC, tối đa 210 mA
Điện áp đầu ra: -10...+10V
Dòng điện đầu ra: 0...20mA
Bảng nối đa năng: 5.1V DC, tối đa 200 mA;24V DC, tối đa 300 mA
Điện áp đầu ra: -10...+10V
Dòng điện đầu ra: 0...20mA
Công suất tiêu tán 5,8 W;0...750 ohm tải 8,22...2 W;0...750 ohm tải
Tản nhiệt 16,78 BTU/giờ 28,03 BTU/giờ
Phát hiện mạch hở Chỉ đầu ra hiện tại (Đầu ra phải được đặt thành> 0,1 mA)
Bảo vệ quá áp 24V DC ± 24V DC
Bảo vệ ngắn mạch Dòng điện tử giới hạn từ 21 mA trở xuống
Khả năng truyền động Điện áp: > 2000 Ω
Hiện tại: 0...750 Ω
Thời gian giải quyết <2 ms đến 95% giá trị cuối cùng với tải điện trở
Độ chính xác được hiệu chỉnh @ 25 °C (77 °F) Tốt hơn 0,05% trong phạm vi từ 0...21 mA, -10,4...10,4V
Khoảng thời gian hiệu chuẩn 12 tháng điển hình N/A
Độ lệch lệch 50 μV/ °C
100 nA/°C 20 μV/°C
80 nA/°C
Tăng độ trôi theo nhiệt độ, điện áp tối đa: 25 ppm/°C, 520 μV/°C
Dòng điện: 50 ppm/°C, 1050 μA/°C Điện áp: 6 ppm/°C, 125 μV/°C
Dòng điện: 30 ppm/°C, 630 mA/°C
Lỗi mô-đun Điện áp: 0,15% phạm vi
Dòng điện: 0,3% dải Điện áp: 0,1% dải
Hiện tại: 0,2% phạm vi
Thời gian quét mô-đun, điểm nổi tối thiểu 12 ms
số nguyên 8 ms
Định dạng dữ liệu Chế độ số nguyên (căn trái, bù 2 giây) IEEE 32-bit floating point
Phương pháp chuyển đổi mô-đun R-Ladder DAC, đơn điệu không thiếu mã
Điện áp cách ly 250V (liên tục), Loại cách điện tăng cường, Kênh đầu ra tới
bảng nối đa năng
Không cách ly giữa các Kênh đầu ra riêng lẻ
250V (liên tục), loại cách điện Cơ bản(1), Kênh đầu ra tới
bảng nối đa năng
Không cách ly giữa các Kênh đầu ra riêng lẻ
(1) Các mô-đun sê-ri A được chỉ định cho Cách điện tăng cường dựa trên thuật ngữ UL508.Các mô-đun sê-ri B được thử nghiệm điển hình với cùng điện áp độ bền điện môi như mô-đun sê-ri A nhưng sử dụng
thuật ngữ được cập nhật dựa trên IEC 61010-1, Cách điện cơ bản.
Khóa mô-đun Điện tử, cấu hình phần mềm
Khối thiết bị đầu cuối có thể tháo rời 1756-TBNH
1756-TBSH
Khóa RTB Cơ học do người dùng xác định
Chiều rộng khe 1
Kích thước dây
1756-TBNH
Kết nối dây đơn: dây đồng đặc hoặc bện 0,33...2,1 mm 2 (22...14 AWG), định mức ở 105 °C (221 °F) hoặc cao hơn, 1,2 mm (3/64 in.)
cách nhiệt tối đaKhông nối nhiều hơn một dây dẫn trên bất kỳ thiết bị đầu cuối nào.
Kết nối dây đôi: dây đồng đặc hoặc bện 0,33...1,3 mm 2 (22...16 AWG), định mức ở 105 °C (221 °F) hoặc cao hơn, 1,2 mm (3/64 in.)
cách nhiệt tối đaKhông nối nhiều hơn hai dây dẫn trên bất kỳ thiết bị đầu cuối nào
1756-TBSH
Kết nối dây đơn, 0,33...2,1 mm 2 (22...14 AWG) dây đồng có vỏ bọc hoặc bện có bảo vệ định mức ở 105 °C (221 °F), hoặc lớn hơn, 1,2 mm
(3/64 in.) cách điện tối đa.Không nối nhiều dây dẫn trên bất kỳ thiết bị đầu cuối nào
Thông số mô-men xoắn khối đầu cuối 1756-TBNH: 1,36 N•m (12 lb•in)
Danh mục dây điện (2)
(2) Sử dụng thông tin Danh mục dây dẫn này để lập kế hoạch định tuyến dây dẫn.Xem Hướng dẫn Nối đất và Đi dây Tự động hóa Công nghiệp, xuất bản 1770-4.1.
1 - trên các cổng tín hiệu
Loại bao vây Không có (kiểu mở)
Mã nhiệt độ T4
