| Nguồn gốc: | Áo |
| Hàng hiệu: | B&R |
| Chứng nhận: | COC |
| Số mô hình: | X20CP3484 |
| Số lượng đặt hàng tối thiểu: | 1EA |
|---|---|
| Giá bán: | USD |
| chi tiết đóng gói: | nguyên bản |
| Thời gian giao hàng: | 3-5 ngày |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10EA |
| Tên sản phẩm: | B&R | dòng sản phẩm: | X20CP3484 |
|---|---|---|---|
| Loại sản phẩm: | Mô-đun CPU | mã nhận dạng: | 0x23A6 |
| I / O nội bộ: | 0,6 W | Điện áp đầu vào: | 24 VDC -15% / + 20% |
| Kích thước: | 200 * 99 * 85 mm | Sự bảo đảm: | 1 năm |
| Làm nổi bật: | MÔ ĐUN CPU PLC B&R X20 SYSTEM,MÔ ĐUN CPU PLC X20CP3484 B & R,B & R X20 |
||

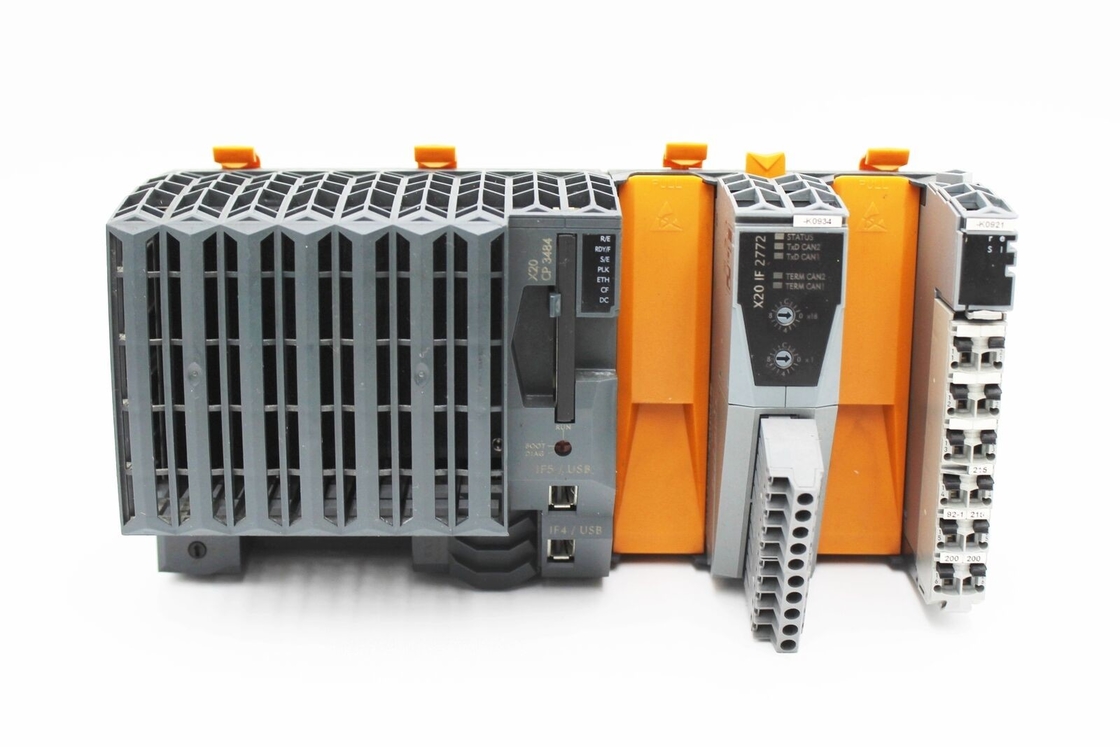

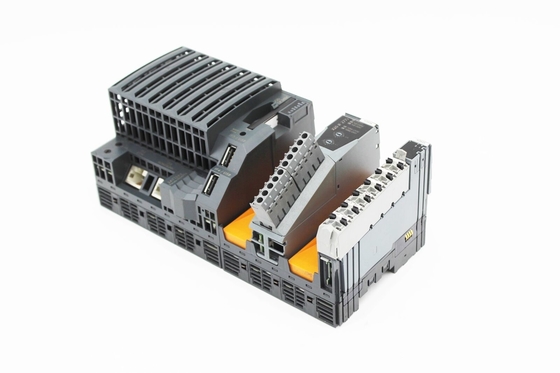

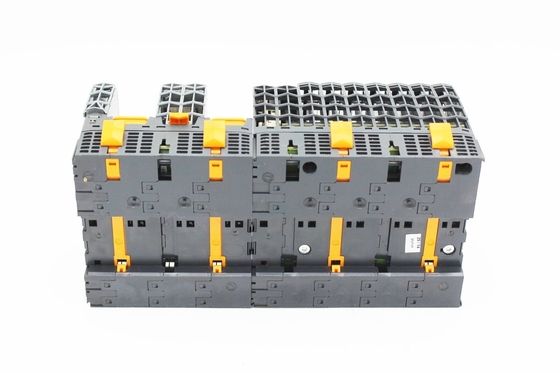

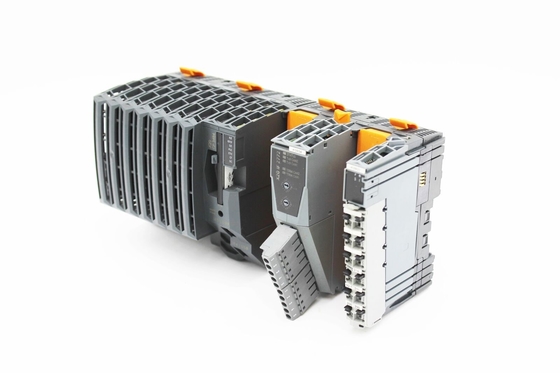

X20CP3484
X20CP3484 là CPU nhỏ nhất dựa trên Celeron cho Hệ thống X20.Tuy nhiên, thời gian chu kỳ ngắn nhất 800 µs của nó vẫn cho thấy sức mạnh của nó.Các tính năng cơ bản giống như của các loại lớn hơn.
Ethernet và USB được tích hợp sẵn.Ngoài ra, CPU có kết nối POWERLINK để giao tiếp thời gian thực.Ngoài ra còn có ba khe cắm đa năng cho các mô-đun giao diện bổ sung.
Các kiểu CPU X20CP3484 và X20CP3484-1 chỉ khác nhau ở kích thước SDRAM.
| Giao diện | 1x RS232, 1x Ethernet, 1x POWERLINK V1 / V2, 2x USB, 1x Liên kết X2X |
| Mô-đun hệ thống | CPU |
| Mã ID B&R | 0x23A6 |
| Làm mát | Không quạt |
| Chỉ báo trạng thái | Chức năng CPU, nhiệt độ quá mức, Ethernet, POWERLINK, CompactFlash, pin |
| Chẩn đoán | |
| Ắc quy | Có, sử dụng phần mềm và chỉ báo trạng thái LED |
| Chức năng CPU | Có, sử dụng chỉ báo trạng thái LED |
| CompactFlash | Có, sử dụng chỉ báo trạng thái LED |
| Ethernet | Có, sử dụng chỉ báo trạng thái LED |
| POWERLINK | Có, sử dụng chỉ báo trạng thái LED |
| Quá nhiệt | Có, sử dụng chỉ báo trạng thái LED |
| Chẩn đoán - Quạt | - |
| Ủng hộ | |
| Hỗ trợ ACOPOS | Đúng |
| Hỗ trợ các thành phần trực quan | Đúng |
| Tiêu thụ điện năng không có thẻ nhớ, mô-đun giao diện và USB | 10,5 W |
| Công suất tiêu thụ bên trong của X2X Link và bộ cấp nguồn I / O | |
| Xe buýt | 1,42 W |
| I / O nội bộ | 0,6 W |
| Công suất tiêu tán bổ sung do bộ truyền động (điện trở) gây ra [W] | - |
| Cách ly điện | |
| IF1 - IF2 | Đúng |
| IF1 - IF3 | Đúng |
| IF1 - IF4 | Không |
| IF1 - IF5 | Không |
| IF1 - IF6 | Đúng |
| IF2 - IF4 | Đúng |
| IF2 - IF5 | Đúng |
| IF3 - IF4 | Đúng |
| IF3 - IF5 | Đúng |
| IF4 - IF5 | Không |
| IF4 - IF6 | Đúng |
| IF5 - IF6 | Đúng |
| PLC - IF1 | Không |
| PLC - IF2 | Đúng |
| PLC - IF3 | Đúng |
| PLC - IF4 | Không |
| PLC - IF5 | Không |
| PLC - IF6 | Đúng |
| Chứng chỉ | |
| CE | Đúng |
| UKCA | Đúng |
| ATEX | Vùng 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (xem hướng dẫn sử dụng X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Thiết bị điều khiển công nghiệp |
| HazLoc | cCSAus 244665 Thiết bị kiểm soát quá trình cho các vị trí nguy hiểm Lớp I, Phân khu 2, Nhóm ABCD, T5 |
| DNV | Nhiệt độ:B(0-55 ° C) Độ ẩm:B(lên đến 100%) Rung động:B(4 g) EMC:B(cầu và sàn lộ thiên) |
| LR | ENV1 |
| KR | Đúng |
| ABS | Đúng |
| EAC | Đúng |
| KC | Đúng |
| Điện áp đầu vào | 24 VDC -15% / + 20% |
| Đầu vào hiện tại | Tối đa2,2 A |
| Cầu chì | Tích hợp, không thể thay thế |
| Bảo vệ phân cực ngược | Đúng |
| Công suất đầu ra danh nghĩa | 7 W |
| Kết nối song song | Đúng |
| Hoạt động dự phòng | Đúng |
| Điện áp đầu vào | 24 VDC -15% / + 20% |
| Cầu chì | Cầu chì dòng yêu cầu: Max.10 A, thổi chậm |
| Điện áp đầu ra danh định | 24 VDC |
| Tải trọng tiếp xúc cho phép | 10 A |
| Chỉ báo trạng thái | Quá tải, trạng thái hoạt động, trạng thái mô-đun, truyền dữ liệu RS232 |
| Chẩn đoán | |
| Truyền dữ liệu RS232 | Có, sử dụng chỉ báo trạng thái LED |
| Mô-đun chạy / lỗi | Có, sử dụng phần mềm và chỉ báo trạng thái LED |
| Quá tải | Có, sử dụng phần mềm và chỉ báo trạng thái LED |
| Cách ly điện | |
| Nguồn cung cấp I / O - Nguồn điện I / O | Không |
| Nguồn cung cấp liên kết CPU / X2X - Bộ cấp nguồn liên kết CPU / X2X | Đúng |
| Khe cắm CompactFlash | 1 |
| Đồng hồ thời gian thực | Không bay hơi, độ phân giải 1 giây, độ chính xác -20 đến 20 ppm ở 25 ° C |
| FPU | Đúng |
| Bộ xử lý | |
| Loại hình | Celeron 266 (tương thích) |
| Bộ nhớ đệm L2 | - |
| Bộ nhớ đệm L1 cho dữ liệu và mã chương trình | 2x 16 kB |
| Bộ xử lý I / O tích hợp | Xử lý các điểm dữ liệu I / O trong nền |
| Các khe giao diện mô-đun | 3 |
| Các biến còn lại | Tối đa64 kB |
| Thời gian chu kỳ lớp nhiệm vụ ngắn nhất | 800 µs |
| Thời gian chu kỳ lệnh điển hình | 0,007 µs |
| Bộ đệm dữ liệu | |
| Theo dõi pin | Đúng |
| Pin Lithium | Ít nhất 3 năm |
| Bộ nhớ tiêu chuẩn | |
| ĐẬP | 32 MB SDRAM |
| RAM người dùng | 1 MB SRAM |
| Giao diện IF1 | |
| Loại hình | RS232 |
| Khác nhau | Kết nối qua khối đầu cuối 12 chân TB12 |
| Tốc độ truyền tải | Tối đa115,2 kbit / s |
| Giao diện IF2 | |
| Loại hình | Ethernet |
| Khác nhau | RJ45 được che chắn |
| Độ dài dòng | Tối đa100 m giữa 2 ga (chiều dài đoạn) |
| Tốc độ truyền tải | 10/100 Mbit / s |
| Giao diện IF3 | |
| Fieldbus | POWERLINK V1 / V2 |
| Loại hình | 100BASE-T (ANSI / IEEE 802.3) |
| Khác nhau | RJ45 được che chắn |
| Độ dài dòng | Tối đa100 m giữa 2 ga (chiều dài đoạn) |
| Tốc độ truyền tải | 100 Mbit / s |
| Giao diện IF4 | |
| Loại hình | USB 1.1 |
| Khác nhau | Loại A |
| Tối đasản lượng hiện tại | 0,5 A |
| Giao diện IF5 | |
| Loại hình | USB 1.1 |
| Khác nhau | Loại A |
| Tối đasản lượng hiện tại | 0,5 A |
| Giao diện IF6 | |
| Loại hình | Liên kết chính X2X |
| Số lượng | 1 |
| Định hướng gắn kết | |
| Nằm ngang | Đúng |
| Theo chiều dọc | Đúng |
| Độ cao lắp đặt trên mực nước biển | |
| 0 đến 2000 m | Không giới hạn |
| > 2000 m | Giảm nhiệt độ môi trường xung quanh 0,5 ° C trên 100 m |
| Mức độ bảo vệ theo EN 60529 | IP20 |
| Nhiệt độ | |
| Hoạt động | |
| Hướng lắp ngang | 0 đến 55 ° C |
| Hướng lắp dọc | 0 đến 50 ° C |
| Giảm giá trị | - |
| Kho | -25 đến 70 ° C |
| Vận chuyển | -25 đến 70 ° C |
| Độ ẩm tương đối | |
| Hoạt động | 5 đến 95%, không ngưng tụ |
| Kho | 5 đến 95%, không ngưng tụ |
| Vận chuyển | 5 đến 95%, không ngưng tụ |
| Ghi chú | Đặt hàng bộ nhớ ứng dụng (CompactFlash) riêng Pin dự phòng kèm theo khi giao hàng Tấm bìa cuối X20 (bên phải) bao gồm khi giao hàng Khối đầu cuối X20 12 chân được bao gồm trong giao hàng Các nắp khe cắm mô-đun giao diện được bao gồm trong giao hàng |
| Kích thước | |
| Bề rộng | 200 mm |
| Chiều cao | 99 mm |
| Chiều sâu | 85 mm |
