| Nguồn gốc: | Áo |
| Hàng hiệu: | B&R |
| Chứng nhận: | COC |
| Số mô hình: | X20CP1483 |
| Số lượng đặt hàng tối thiểu: | 1EA |
|---|---|
| Giá bán: | USD |
| chi tiết đóng gói: | nguyên bản |
| Thời gian giao hàng: | 3-5 ngày |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10EA |
| Tên sản phẩm: | B&R | dòng sản phẩm: | X20CP1483 |
|---|---|---|---|
| Mô-đun hệ thống: | CPU | Tần số đồng hồ: | 100 MHz |
| RAM: | 32 MB SDRAM | Sự bảo đảm: | 1 năm |
| Kích thước: | 150 * 99 * 85 mm | Trọng lượng: | 300g |
| Làm nổi bật: | Bộ xử lý I / O tích hợp BR Automation Plc,CPU hệ thống PLC X20CP1483,B & R X20 |
||
SỐ VẬT LIỆU:

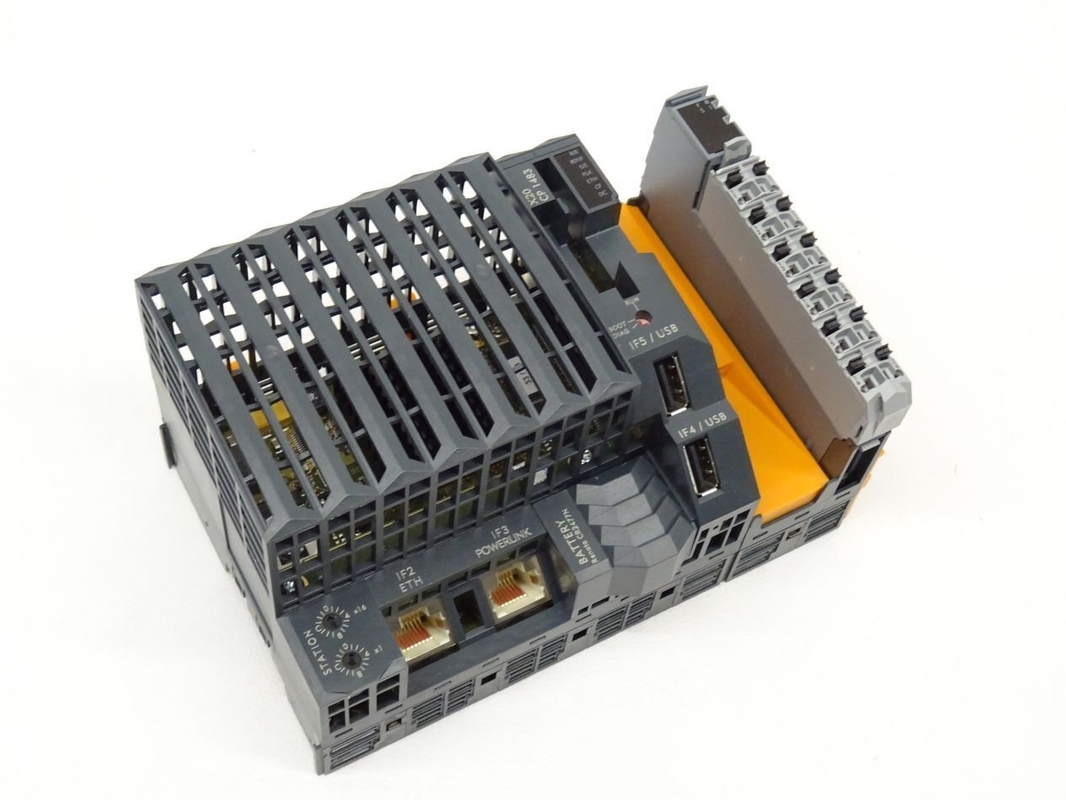

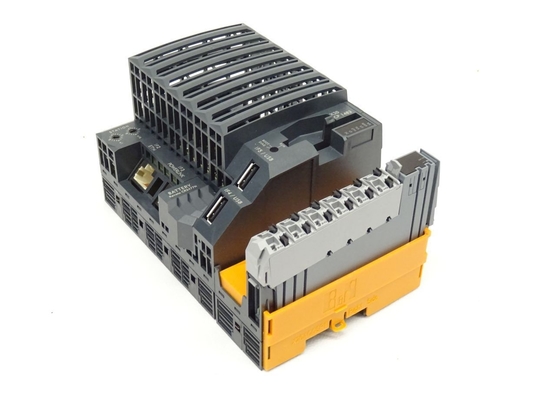

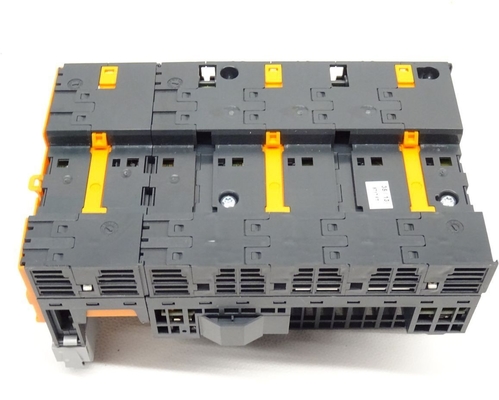

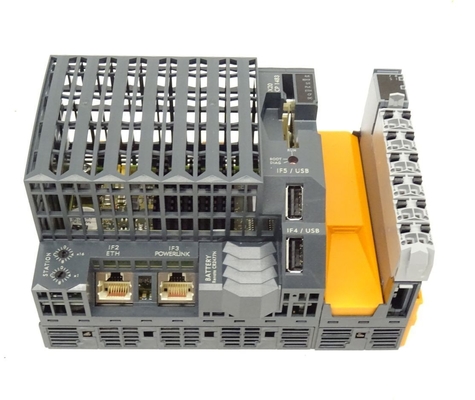

X20CP1483
X20CP1483 dựa trên Intel x86, tương thích 100 MHz đại diện cho CPU X20 cấp nhập cảnh.Với tỷ lệ giá / hiệu suất tối ưu, nó có các tính năng cơ bản giống như tất cả các CPU lớn hơn.
Ethernet và USB tích hợp là tiêu chuẩn.Ngoài ra, CPU có kết nối POWERLINK để giao tiếp thời gian thực khó.Một khe cắm khác có sẵn cho một mô-đun giao diện bổ sung để tăng tính linh hoạt.
Sự khác biệt duy nhất giữa hai biến thể X20CP1483 và X20CP1483-1 là kích thước của SDRAM.
| Mã ID B&R | 0xC370 |
| Làm mát | Không quạt |
| Chỉ báo trạng thái | Chức năng CPU, Ethernet, POWERLINK, CompactFlash, pin |
| Chẩn đoán | |
| Ắc quy | Có, sử dụng phần mềm và chỉ báo trạng thái LED |
| Chức năng CPU | Có, sử dụng chỉ báo trạng thái LED |
| CompactFlash | Có, sử dụng chỉ báo trạng thái LED |
| Ethernet | Có, sử dụng chỉ báo trạng thái LED |
| POWERLINK | Có, sử dụng chỉ báo trạng thái LED |
| Nhiệt độ | Có, sử dụng đăng ký phần mềm |
| Ủng hộ | |
| Bộ điều khiển dự phòng | Không |
| Hỗ trợ dữ liệu tình trạng lưu trữ | Đúng |
| Hỗ trợ ACOPOS | Đúng |
| Hỗ trợ các thành phần trực quan | Đúng |
| Tiêu thụ điện năng không có mô-đun giao diện và USB | 8,6 W |
| Công suất tiêu thụ cho bộ cấp nguồn X2X Link | 1,42 W |
| Sự tiêu thụ năng lượng | |
| I / O nội bộ | 0,6 W |
| Công suất tiêu tán bổ sung do bộ truyền động (điện trở) gây ra [W] | - |
| Chứng chỉ | |
| CE | Đúng |
| UKCA | Đúng |
| ATEX | Vùng 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (xem hướng dẫn sử dụng X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Thiết bị điều khiển công nghiệp |
| HazLoc | cCSAus 244665 Thiết bị kiểm soát quá trình cho các vị trí nguy hiểm Lớp I, Phân khu 2, Nhóm ABCD, T5 |
| DNV | Nhiệt độ:B(0-55 ° C) Độ ẩm:B(lên đến 100%) Rung động:B(4 g) EMC:B(cầu và sàn lộ thiên) |
| LR | ENV1 |
| KR | Đúng |
| ABS | Đúng |
| EAC | Đúng |
| KC | Đúng |
| Điện áp đầu vào | 24 VDC -15% / + 20% |
| Đầu vào hiện tại | Tối đa1,5 A |
| Cầu chì | Tích hợp, không thể thay thế |
| Bảo vệ phân cực ngược | Đúng |
| Công suất đầu ra danh nghĩa | 7 W |
| Kết nối song song | Đúng |
| Hoạt động dự phòng | Đúng |
| Điện áp đầu vào | 24 VDC -15% / + 20% |
| Cầu chì | Cầu chì dòng yêu cầu: Max.10 A, thổi chậm |
| Điện áp đầu ra danh định | 24 VDC |
| Tải trọng tiếp xúc cho phép | 10 A |
| Chỉ báo trạng thái | Quá tải, trạng thái hoạt động, trạng thái mô-đun, truyền dữ liệu RS232 |
| Chẩn đoán | |
| Truyền dữ liệu RS232 | Có, sử dụng chỉ báo trạng thái LED |
| Mô-đun chạy / lỗi | Có, sử dụng phần mềm và chỉ báo trạng thái LED |
| Quá tải | Có, sử dụng phần mềm và chỉ báo trạng thái LED |
| Cách ly điện | |
| Nguồn cung cấp I / O - Nguồn điện I / O | Không |
| Nguồn cung cấp liên kết CPU / X2X - Bộ cấp nguồn liên kết CPU / X2X | Đúng |
| Khe cắm CompactFlash | 1 |
| Đồng hồ thời gian thực | Không bay hơi, độ phân giải 1 giây, độ chính xác -10 đến 10 ppm ở 25 ° C |
| FPU | Đúng |
| Bộ xử lý | |
| Loại hình | Atom E620T |
| Tần số đồng hồ | 0,6 GHz |
| Bộ nhớ đệm L1 | |
| Mã hóa dữ liệu | 24 kB |
| Mã chương trình | 32 kB |
| Bộ nhớ đệm L2 | 512 kB |
| Bộ xử lý I / O tích hợp | Xử lý các điểm dữ liệu I / O trong nền |
| Các khe giao diện mô-đun | 1 |
| Các biến còn lại | Tối đa256 kB |
| Thời gian chu kỳ lớp nhiệm vụ ngắn nhất | 400 µs |
| Thời gian chu kỳ lệnh điển hình | 0,0075 µs |
| Bộ đệm dữ liệu | |
| Theo dõi pin | Đúng |
| Pin Lithium | Min.2 năm ở nhiệt độ môi trường 23 ° C |
| Bộ nhớ tiêu chuẩn | |
| ĐẬP | 256 MB DDR2 SDRAM |
| RAM người dùng | 1 MB SRAM |
| Giao diện IF1 | |
| Dấu hiệu | RS232 |
| Khác nhau | Kết nối qua khối đầu cuối 12 chân X20TB12 |
| Tối đakhoảng cách | 900 m |
| Tốc độ truyền tải | Tối đa115,2 kbit / s |
| Giao diện IF2 | |
| Dấu hiệu | Ethernet |
| Khác nhau | 1x RJ45 được che chắn |
| Độ dài dòng | Tối đa100 m giữa 2 ga (chiều dài đoạn) |
| Tốc độ truyền tải | 10/100/1000 Mbit / s |
| Chuyển khoản | |
| Lớp vật lý | 10BASE-T / 100BASE-TX / 1000BASE-T |
| Bán song công | Đúng |
| Song công | Đúng |
| Thương lượng tự động | Đúng |
| Auto-MDI / MDIX | Đúng |
| Giao diện IF3 | |
| Fieldbus | Nút quản lý hoặc điều khiển POWERLINK (V1 / V2) |
| Loại hình | Loại 4 |
| Khác nhau | 1x RJ45 được che chắn |
| Độ dài dòng | Tối đa100 m giữa 2 ga (chiều dài đoạn) |
| Tốc độ truyền tải | 100 Mbit / s |
| Chuyển khoản | |
| Lớp vật lý | 100BASE-TX |
| Bán song công | Đúng |
| Song công | Chế độ POWERLINK: Không / Chế độ Ethernet: Có |
| Thương lượng tự động | Đúng |
| Auto-MDI / MDIX | Đúng |
| Giao diện IF4 | |
| Loại hình | USB 1.1 / 2.0 |
| Khác nhau | Loại A |
| Tối đasản lượng hiện tại | 0,5 A |
| Giao diện IF5 | |
| Loại hình | USB 1.1 / 2.0 |
| Khác nhau | Loại A |
| Tối đasản lượng hiện tại | 0,5 A |
| Giao diện IF6 | |
| Fieldbus | Liên kết chính X2X |
| Cách ly điện | Ethernet (IF2), POWERLINK (IF3) và X2X (IF6) cách ly với nhau, khỏi các giao diện khác và khỏi PLC |
| Định hướng gắn kết | |
| Nằm ngang | Đúng |
| Theo chiều dọc | Đúng |
| Độ cao lắp đặt trên mực nước biển | |
| 0 đến 2000 m | Không giới hạn |
| > 2000 m | Giảm nhiệt độ môi trường xung quanh 0,5 ° C trên 100 m |
| Mức độ bảo vệ theo EN 60529 | IP20 |
| Nhiệt độ | |
| Hoạt động | |
| Hướng lắp ngang | -25 đến 60 ° C |
| Hướng lắp dọc | -25 đến 50 ° C |
| Giảm giá trị | Xem phần "Giảm tốc". |
| Kho | -40 đến 85 ° C |
| Vận chuyển | -40 đến 85 ° C |
| Độ ẩm tương đối | |
| Hoạt động | 5 đến 95%, không ngưng tụ |
| Kho | 5 đến 95%, không ngưng tụ |
| Vận chuyển | 5 đến 95%, không ngưng tụ |
| Ghi chú | Đặt hàng bộ nhớ ứng dụng (CompactFlash) riêng Pin dự phòng kèm theo khi giao hàng Tấm bìa cuối X20 (bên phải) bao gồm khi giao hàng Khối đầu cuối X20 12 chân được bao gồm trong giao hàng Các nắp khe cắm mô-đun giao diện được bao gồm trong giao hàng |
| Kích thước | |
| Bề rộng | 150 mm |
| Chiều cao | 99 mm |
| Chiều sâu | 85 mm |
| Trọng lượng | 400 g |
